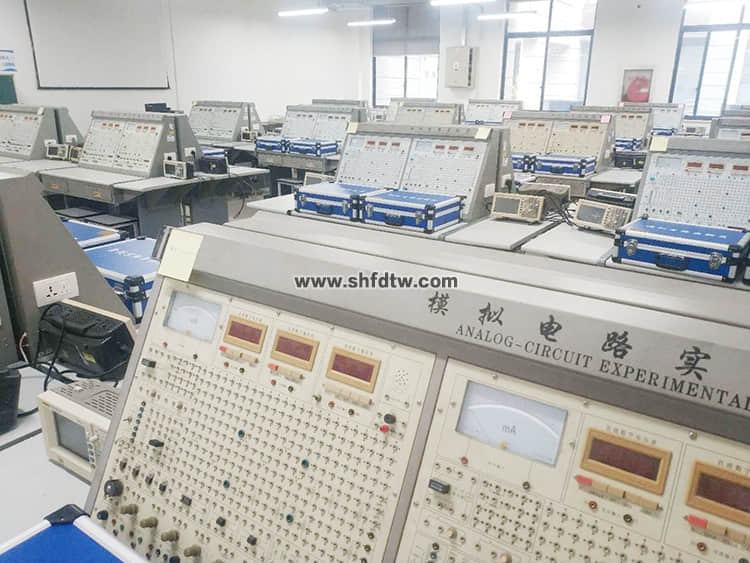

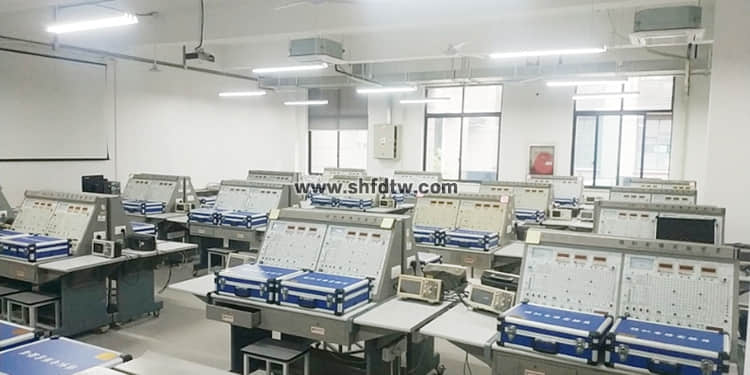

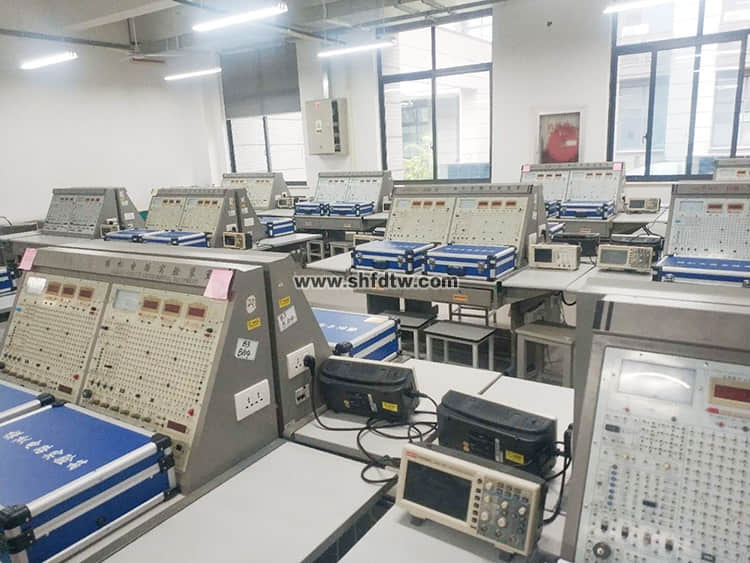

上海电力大学-模拟电路实验箱、模拟电路招标参数

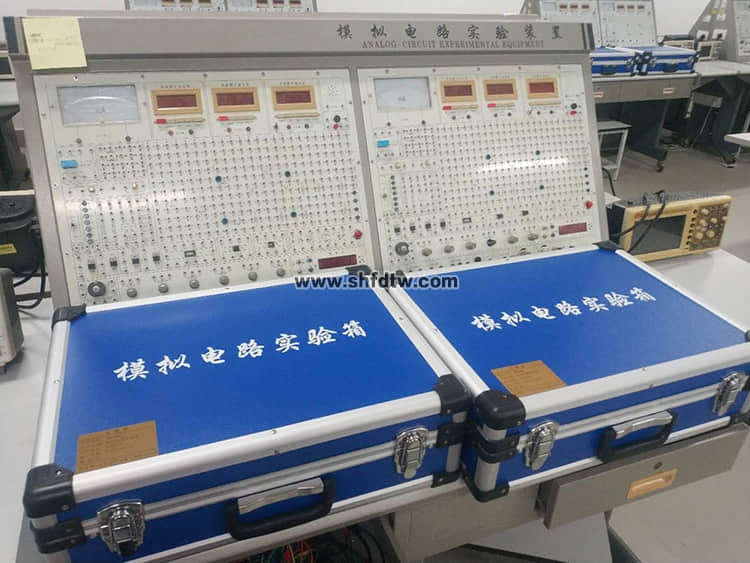

上海电力大学-TW-X12 模拟电路实验箱

9001cc金沙以诚为本(中国)有限公司官网

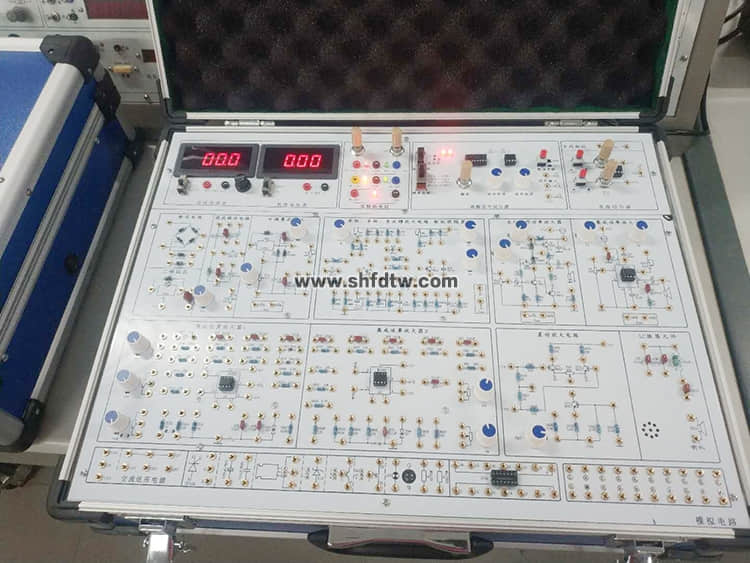

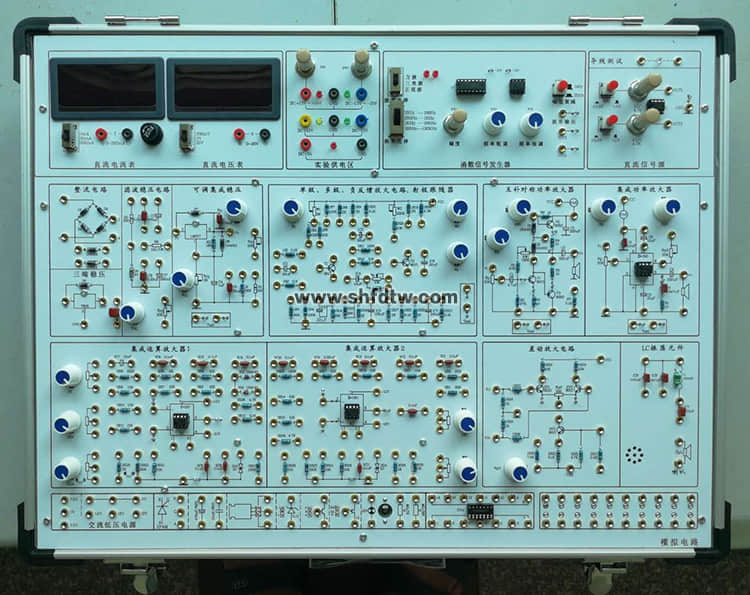

实验箱由铝木合金箱体、高性能线性电源、和实验电路板组成。其中实验电路接纳牢靠功效�？榉椒�，电路原理和元器件符号清晰，实验用元器件可以焊装在线路板的背面，清静可靠，不易损坏，也可以装在线路板的正面，元件直观可见，感性熟悉强，正面尚有实验电路原理图，使学生在实验时对原理一目了然。

9001cc金沙以诚为本(中国)有限公司官网

图片尽供参考

一、手艺指标

1、事情电源

1）输入：AC220V±10%,50HZ。

2）输出：(1)ACV 0V、14V、16V、18V和带中心抽头双路7.5V低压交流电源(AC50Hz)。

有短路�；すπ�。

(2)DCV ±1.5V～±15V一连可调，有短路�；ぷ远指垂π�。

(3)DCV ±12V/0.5A， 5V/0.5A，有短路�；ぷ远指垂π�。

3）完善的电源�；さ缏罚汗鞅；ぁ⒐贡；ぁ⒔臃幢；�。

2、信号源

1）直流信号源：双路-5V～+5V, -0.5V～+0.5V一连可调。

3、单级放大电路

4、二级放大电路

5、射极追随器电路

6、差动放大电路

7、负反响放大电路

8、半波、全波、桥式整流和滤波电路

9、并联稳压电路

10、集乐成率放大电路

11、互补对称功率放大电路

13、2组运算放大器电路

14、分立元件区：设计有1个8Ω扬声器、1个桥堆、1个单结晶体管BT33、1个470uF和0.1uF电容、4个5.1V稳压管、1个三极管接插做、1个集成稳压管接插座、1个1W/51电阻、1个51K电阻,尚有二极管、电容、电阻、三极管中分立元件接入区，用镀银长紫铜管做插孔，可以知足巨细差别的管脚的接插。

15、丈量表

1）直流数字电压表0-20V分三档丈量，划分是200mV档、20V档、20V档。

2）直流数字电流表0-200mA分三档丈量，划分是2mA档、20mA档、200mA档。

16、实验板接纳2mm厚印制线路板制成。

17、接纳高可靠自锁紧防转叠插座作为实验毗连点。

18、可以凭证需要，另行开发其它实验电路。

19、机箱：结实型铝合金框架，厚实的 ABS 塑料包角，参考形状尺寸 480×360×120mm。

20、实验线路的毗连：所有信号引出接纳自锁紧式涂金插孔，永不氧化，毗连稳固可靠。

二、实验内容

(一）分立元件电路实验

1、基本单级放大电路

2、两级放大电路

3、负反响放大电路

4、射级追随器

5、差动放大电路

7、集乐成率放大器

8、互补对称功率放大器

9、单相半波、全波、桥式整流和滤波电路实验

10、集成稳压电路

11、RC正弦波振荡器

12、LC振荡器及选频放大器

13、电流/电压转换电路

14、电压/频率转换电路

15、二极管的正、反相特征

16、晶体三极管的输入、输出特征

17、并联型直流稳压电源

（二）集成运算放大电路实验

1、模拟运算电路

①电压追随器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤双端输入求和放大电路

2、积分与微分电路

①积分电路②微分电路③微积分电路

3、波形爆发电路

①方波爆发器②占空比可调的矩形波爆发器③三角波爆发电路④锯齿波爆发电路

4、有源滤波器

①低通滤波器②高通滤波器③带阻滤波器

5、电压较量器

①过零较量器②反相滞回较量器③同相滞回较量器

6、波形变换电路

7、运算放大器指标测试

（三）综合实验（需另配元件）：用运放组成万用表，温度检测控制，函数信号爆发器。

四、实验箱设置

序号	名称	说明	数目
1	TW-X12主机箱	含机箱、事情电源、常用模拟信号源、实验电路区和分立元件	1台
2	供电电源线	1.5m	1根
3	2号实验导线	50cm	25根
4	包管丝		2支
5	实验指导书		1本

附：使用本实验箱需配套仪器仪表:万用表和示波器

上海电力大学-模拟电路招标参数

1、电源：输入：AC220V±10%,50HZ；输出：(1)AC 0V、14V、16V、18V和带中心抽头双路7.5V；(2)DC ±1.5V～±15V一连可调；(3)DC±12V/0.5A，±5V/0.5A，要有过流�；ぁ⒐贡；ぁ⒔臃幢；�。

※2、信号源：1）直流信号源：双路-5V～+5V, -0.5V～+0.5V一连可调；2）函数爆发器：频率规模：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ，

有方波、三角波、正弦波输出。

※3、丈量表

1）直流数字电压表0-20V分三档丈量，划分是200mV档、20V档、20V档。

2）直流数字电流表0-200mA分三档丈量，划分是2mA档、20mA档、200mA档。

※4、实验电路：单级放大电路、二级放大电路、射极追随器电路、差动放大电路、负反响放大电路、2组运算放大器电路（含①电压追随器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤双端输入求和放大电路⑥积分电路微分电路⑦微积分电路⑧方波爆发器⑨占空比可调的矩形波爆发器⑩三角波爆发电路（11）锯齿波爆发电路）、半波、全波、桥式整流和滤波、并联稳压电路、可召集成稳压电路、集乐成率放大电路、互补对称功率放大电路。

5、分立元件区：设计有1个8Ω扬声器、1个桥堆、1个单结晶体管BT33、1个470uF和0.1uF电容、4个5.1V稳压管、1个三极管接插做、1个集成稳压管接插座、1个1W/51电阻、1个51K电阻,尚有二极管、电容、电阻、三极管中分立元件接入区，用镀银长紫铜管做插孔，可以知足巨细差别的管脚的接插。
