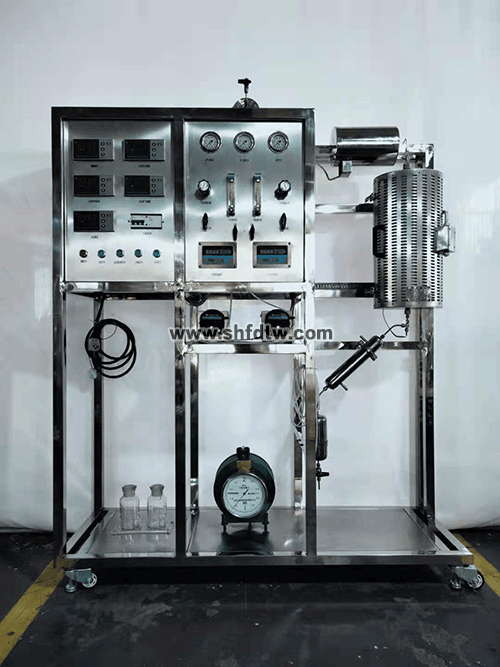

TW-GY339乙苯脱氢制苯乙烯实验装置

9001cc金沙以诚为本(中国)有限公司官网

乙苯脱氢制苯乙烯实验装置实验目的:是相识以乙苯质料 ，氧化铁催化剂 ，在牢靠床反应器中制备苯乙烯的历程,学会稳固工艺操作条件的要领,掌握本实验的工艺流程及工艺操作 。

您只要致电：021-55884001（袁司理）

我们可以解答 乙苯脱氢制苯乙烯实验装置 的相关疑问！

我们可以帮您推荐切合您要求的 乙苯脱氢制苯乙烯实验装置 乙苯脱氢制苯乙烯实验装备 教学装置 相关产品！

找不到所需产品 ？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-121-2948-1.html


手艺指标

说 明

装置特点

1、装置由反应系统和控制系统组成：不锈钢管式反应器密封性好；加热炉接纳三段加热控温方法 ，温度控制无邪 。恒温区较宽 ，接纳高精度智能化仪表测、控温；整机流程设计合理 ，装备装置紧凑 ，操作利便 ，性能稳固 ，重现性好 。

2、装置以乙基苯为质料 ，氧化铁系催化剂（Fe2O3-CuO-K2O-Cr2O-CeO2)催化脱氢反应；催化剂装填利便 ，操作简朴 。

3、装置可磨炼学生稳固反应系统的操作能力 ，及对催化剂的活性评价、失活后通水蒸气活化除焦再生等的实践操作能力 。

装置功效

1、相识以乙苯质料 ，氧化铁催化剂 ，在牢靠床反应器中制备苯乙烯的历程 。

2、学会稳固工艺操作条件的要领 。

3、掌握本实验的工艺流程及工艺操作 。

主要设置

微型隔膜计量泵、气体转子流量计、混淆器、汽化器、反应器、气液疏散器、冷凝器、温度仪表、压力表、湿式气体流量计、阀门、实验管道、不锈钢框架及控制屏 。

公用设施

水：装置需冷却水 ，自带和自来水管相连的接口 。

电：电压AC220V ，功率4.0KW ，标准单相三线制 。每个实验室需设置1～2个接所在（清静地及信号地） 。

实验物料：乙基苯、蒸馏水 。

手艺参数

1、汽化温度400℃ ，脱氢反应温度540~640℃ ，水∶乙苯=1.5∶1（体积比）30ml氧化铁催化剂 。

2、小型管式牢靠床反应器：φ20×550mm ，304不锈钢材质；热电偶套管 ，φ3mm ，内插Φ1mm热电偶；催化剂装填量：5-30mL；最高使用压力 ，0.2MPa.

3、反应器加热炉：ф260×550mm ，开启式 ，加热功率(三段加热)各1KW ，加热形式：碳化硅炉管+金属内衬 ，最高使用温度 ，800℃；

4、微型隔膜计量泵:流量：0.2-10ml/min；冲程频率:120n/min ，数目2台 。

5、预热器：不锈钢 ，内径φ10mm ，长度250mm ，内有防返混及防沟流装置；使用温度：室温-400℃ ，使用压力：常压 。

6、加料罐:体积500ml ，材质：不锈钢 ，数目1个；液体混淆器：50 ml ，材质：304不锈钢 ，数目1个 。

7、冷却器：ф57×300mm（内盘管）；使用压力：常压 ，数目2个 。

8、气液疏散器：ф57×150mm不锈钢304制作；使用压力：常压 。

9、流量计：防腐转子流量计40-400ml/min ，数目2台 。

10、湿式流量计：2L ，数目1个；细密指针压力表0-0.4MPa,数目2台 。

11、控温仪表：宇电人工智能型仪表 ，精度FS≤0.2% ，数目3台 。

12、各项操作及温度、压力、流量的显示、调理、控制全在控制屏面板举行 。

13、框架为304不锈钢材质 ，结构紧凑 ，形状雅观 ，流程简朴 。

14、形状尺寸：1500×600×1700mm（长×宽×高） ，形状为可移动式设计 ，带3寸双刹车轮 。

测控组成

变量

检测机构

显示机构

执行机构

气体流量

转子流量计

转子流量计

手动阀控

乙苯加入量

计量泵

数字流量显示仪

冲程频率调理

水加入量

计量泵

数字流量显示仪

冲程频率调理

预热温度

K型热电偶

数字温度控制仪

固态调压� ？�

加热炉温度

K型热电偶

数字温度控制仪

固态调压� ？�

反应温度

K型热电偶

数字温度仪表

无

反应压力

指针式压力表

压力表就地显示

无
