潍坊理工学院-TW-LT601流体力学综合实验装置
装备特点：
1、本试验台为新型流体力学综合试验台, 结构小巧,安排合理 ，一台多用。
2、试验水箱和管道接纳厚壁优质透明有机玻璃管 ，实验征象清晰 ，利便学生视察。
3、装备整体为自行式框架结构 ，并装置有禁锢脚 ，便于系统的拆卸磨练和搬运。
4、装置设计可360度视察 ，实现全方位教学与实验。
实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。
主要设置：
雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。
手艺参数：
1、运行情形：温度0-40℃ ，相对湿度：≤90%RH ，电源：220V/50Hz�？梢涣僮�。
2、雷诺管：长度1100mm、内径Φ15mm ，有机玻璃。
3、伯努利管：总长1100mm、内径Φ20mm和Φ14mm ，有机玻璃管制作 ，按两点法求出各有转变点的新闻压头。
4、沿程阻力管：长1100mm、内径Φ14mm ，有机玻璃制作 ，两测压点间的距离：800mm。
5、局部阻力管：总长1100mm、内径Φ14mm和Φ23mm ，有机玻璃制作 ，上装文丘里流量计、闸阀 ，可用来测定流体流经铜闸阀的前后压差 ，以及对文丘里流量计举行校核。
6、实验流量Q=0～18 L/min ，毕托管实验流速：100～200cm/s ，最大静压水头400mmH2O。
7、测压计由22根直径φ8mm的有机玻璃管牢靠在测压架上 ，测压架上粘有标尺利便读数 ，压差计内的指示液为水 ，无毒、操作清静。
8、静音环保型水泵：扬程：12m ，流量：15L/min ，功率：120W。
9、计量槽：容积10L透明有机玻璃制作 ，带计量刻度。
10、实验水箱：有机玻璃制成 ，容积40L ，上装指示液盒 ，指示液为红墨水。
11、蓄水箱：容积约100L ，PVC板焊制而成。
12、实验所用的流体-水为全循环使用设计 ，充分节约水资源。
13、框架及台面均为304不锈钢材质 ，结构紧凑 ，形状雅观 ，操作利便。
14、形状尺寸：1600×550×2000mm（长×宽×高） ，框架为可移动式设计 ，带脚轮及禁锢脚。

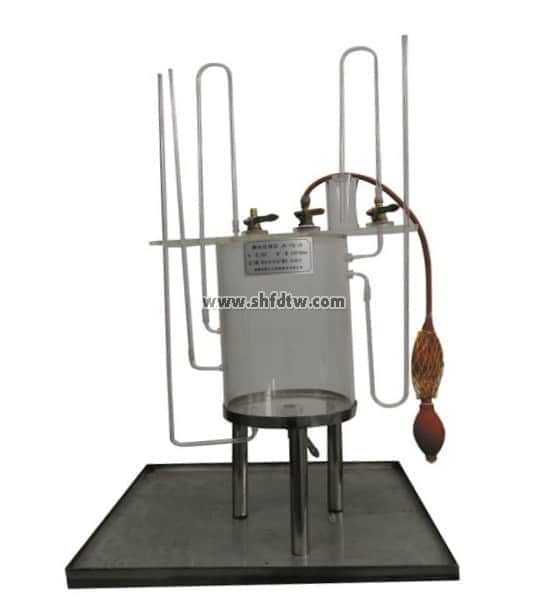

潍坊理工学院-TW-LT605台式静水压强实验装置
实验目的：
1、适合于工程流体力学教学实验。
2、通过丈量差别位置的三点静水压强 ，验证不可压缩流体静水力学基本方程。
3、测定未知液体容重 ，牢靠绝对压强、相对压强、真空度的看法。
4、学会使用液柱式测压计。
主要设置：
测压管、实验容器、加压球、阀门、刻度标尺、不锈钢支架。
手艺参数：
1、运行情形：温度0-40℃ ，相对湿度：≤90%RH ，电源：220V/50Hz�？梢涣僮�。
2、测压计：φ8×600mm ，压差计内的指示液为水 ，无毒、操作清静。
3．静压水箱用φ200×300mm有机玻璃圆筒两头密封制成。
4．真空测压最大负压值为-18cm水柱。
5、实验所用的流体--水为全循环设计。
6、框架及台面均为304不锈钢材质 ，结构紧凑 ，形状雅观 ，操作利便。
7、形状尺寸：800×450×1000mm（长×宽×高）。

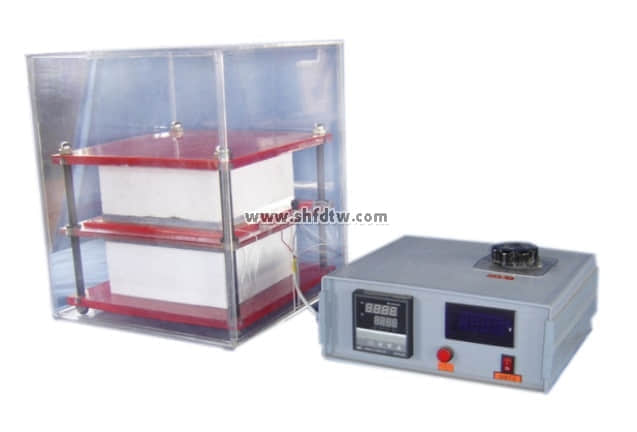

潍坊理工学院-TW-RG725非[准]稳态导热
实验目的：
1、测定绝缘质料的导热系数和比热。
2、掌握使用热电偶丈量温差的要领。
主要设置：
有机玻璃框架 ，电镀螺拴毗连 ，苯板保温 ，有机玻璃试件 ，0—50V高精度稳压直流电源供电 ，八路温度巡检仪 ，仪器带直流电位差计接口（直流电位差计用户自配） ，可配不锈钢操作台。
手艺参数：
1、输入电源：单相AC220V±10% 50Hz ，功率100W。
2、0-50V 0-5A高精度稳压直流电源供电。
3、八路温度巡检仪数显各点温度。
4、试件厚度10mm；试件面积200 × 200 mm2 ，实验温度：0～50℃。
5、形状尺寸：1000×400×600mm ，形状为不锈钢支架。
TW-RG725/II非[准]稳态导热仪27500元
增添带标准信号的万能信号输入巡检仪 ，带标准信号的数显电流表和电压表 ，软件等。
潍坊理工学院-TW-RG726强迫对流空气横掠平板放热系数测试装置
实验目的：
测定空气横向流过平板外貌时的放热系数；凭证对受强迫运动放热历程的相似剖析 ，将实验数据整理成准则方程式。
主要设置：
多翼式低噪音风机 ，自动调理风门 ，组合式有机玻璃风洞 ，有机玻璃实验管段 ，紫铜平板试件 ，固体调压�？榕涞缥黄鞯骼砑尤裙β� ，数显电流表、电压表显示加热电流电压 ，风流量由毕托管配差压传感器丈量 ，温度由PT100热电阻丈量 ，8路万能信号输入巡检仪显示温度、阻力、流量 ，不锈钢支架。
手艺参数：
1、输入电源：单相AC220V±10% 50Hz ，功率1.5KW。
2、多翼式低噪音风机参数：风量2000m3/h ，风压1000 Pa ，功率370W。
3、电镀紫铜平板试件规格：δ=0.1 mm ，长度250mm ，宽度180 mm ，外貌黑度 ε=0.2 ，导热系数λ=15 (W/m℃)；电加热功率：500W。
4、毕托管流量计配差压传感器：量程0—1000Pa ，精度0.5级。
5、实验风道接纳透明有机玻璃材质 ，分为风口段 ，实验段测试段等 ，相互之间接纳法兰螺母毗连。
6、温度由高精度温度传感器丈量 ，万能信号输入巡检仪配合高精度数字显示表 ，显示温度、阻力、流速等实验所有丈量参数 ，手动风门调理风量。
7.形状尺寸：2000×500×1700mm ，形状为不锈钢可移动支架 ，带双刹车轮。
TW-RG726/II强迫对流空气横掠平板放热系数测试装置49000元
增添带标准信号的多路万能信号输入巡检仪 ，增添带标准信号的数显电流表电压表 ，变频器调风量 ，配有数据收罗 ，自动数据剖析处置惩罚功效的软件等。
