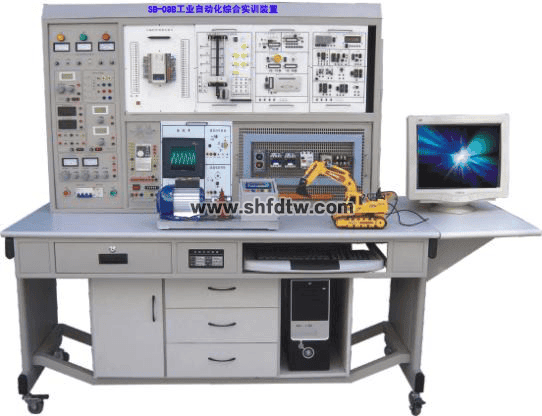

工业自动化综合实训装置
您只要致电：021-55884001（袁司理）
我们可以解答 工业自动化综合实训装置 的相关疑问！
我们可以帮您推荐切合您要求的 工业自动化综合,自动化实训装置,自动化教学装备 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-82-450-1.html
本装置团结目今我国工业自动化应用手艺及器件手艺的生长 ，充分思量适用性、先进性 。装置接纳�？槭浇峁� ，实训挂箱包括PLC主机挂箱、变频器挂箱、触摸屏挂箱、PLC模拟负载挂箱、直流电机、步进电机实训装置、伺服电机实训装置、实训网孔板挂箱及富厚的验证演示装置 。实训内容包括PLC的基础实训、PLC综合实训 ，变频器的熟悉、操作、参数设定及通讯实训 ，触摸屏的熟悉、操作应用实训 ，步时电机应用实训 ，伺服电机控制实训等 ，实训项目富厚、综合性强、紧跟天下工业自动化生长潮流 。
一、产品特点
1、�？槭浇峁� ，挂箱替换利便 ，便于组织种种实训项目及扩展新的实训功效 。
2、适合就业前及岗前综合手艺训练 ，适合高级工手艺培训审核 。
3、能举行小型工程项目设计、装备选型、装置调试、操作模拟 。
4、只需三相四线交流电源即可投入使用 ，实训资源富厚、综合性强 ，有用节约实训用房 。
5、清静性高 ，除配备电压型和电流型泄电� ；て魍� ，装置设有单片机全程监控的过载或短路软件阻止� ；すπ� ，确保装备和人身清静 。
二、手艺性能
1、输入电压：三相四线制～380V±10% 50Hz
2、事情情形：温度规模-5℃～+40℃ ，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、形状尺寸：1800mm×750mm×1680mm
三、装置配备
（一）电源、信号源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构 ，铝合金面板 。为实训提供交流电源、直流电源、信号源、测试仪表、清静� ；さ� 。详细功效如下：
1、主控功效板
（1）三相四线电源输入 ，通过泄电� ；て鹘油ㄗ芸�,由接触器通过启动、阻止按钮举行操作 。
（2）设有450V指针式交流电压表三只 ，指示电源输入的三相电源电压 。
（3）三相四线电源输出 ，具有单片机全程监控短路或过载软载止� ；すπ� 。具有短路、过载、告警功效 ，故障扫除复位后才华启动事情电源 。
（4）装有～220V输出清静插座 ，为外部仪器提供清静事情电源 。
2、直流电源
（1）一起直流0-30V一连可调直流电源、内置式继电器自动换档 ，多圈电位器一连调理 ，具有预设式限流� ；すπ� ，最大电流2A 。
（2）提供±12V、+5V、+24V直流稳压电源 ，均有短路� ；すπ� 。
（3）恒流源一起：0-500mA一连可调 ，分2mA、20mA、500mA三档 ，具有输出开路 ，短路� ；すπ� 。
3、函数信号爆发器：输出正弦波、三角波、短形波 。
（1）频率规模：5Hz到550KHz ，分五个频段 。
（2）频率指示：由Hz表直接读出 。
（3）电压输出规模：正弦波5Hz-250KHz＞4.5V ，250KHz-550KHz＞3.5Hz
三级衰减：0db ，20db ，40db ，具有一连细调
矩形波：5Hz-250KHz＞4.5V ，250KHz-550KHz＞3.5Hz ，幅度一连可调
三角波：5Hz-250KHz＞1V
（二）实训桌
实训桌为铁质双层亚光密纹喷塑结构 ，桌面为防火、防水、耐磨高密度板 ，结构结实 ，造型雅观大方 。设有抽屉和元器件贮存柜 。
（三）实训组件
1、PLC实训组件
设置 电源�？镹J-PA3001
CPU�？镹J501-1520
网络�？镃J1W-EIP21
输入�？镃J1W-ID211
输出�？镃J1W-OC211
2、PLC实训模拟挂箱
|
序号 |
编号 |
控制工具实训�？� |
实训教学目的 |
|
1 |
SX1 |
抢答器/音乐喷泉 |
通过对抢答系统中各组职员抢答时序的监视和控制 ，掌握条件判断控制指令的编写要领 ；通过对音乐喷泉控制系统中“水流”及音乐的循环控制 ，掌握循环指令的编写要领 。 |
|
2 |
SX2 |
装配流水线/十字路口交通灯 |
通过对“生产流水线”顺序加工历程及十字路口交通灯路况信号控制 ，掌握顺序控制指令的编写要领 。 |
|
3 |
SX3 |
水塔水位/天塔之光 |
通过对“水塔水位”和“储水池水位”转变历程的判断 ，相识简朴逻辑控制指令的编写要领 。通过对天塔之光闪亮历程的移位控制 ，掌握移位寄存器指令的编写要领 。 |
|
4 |
SX4 |
自动送料装车/四节传送带 |
通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制 ，掌握较重大逻辑控制指令的编写要领 。 |
|
5 |
SX5 |
多种液体混淆装置 |
通过对“液体混淆装置”中差别液体比例及液体混适时搅拌时间的控制 ，掌握条件判断指令及州差别类型的准时器指令的编写要领 。 |
|
6 |
SX6 |
自动售货机 |
通过对用户投币数目的识别和自动售货机中种种“货物”的收支控制 ，掌握种种计数器指令及较量输出指令的编写要领 。 |
|
7 |
SX7 |
自控轧钢机/邮件分拣机 |
通过对自控轧钢机和邮件分拣机质料（“钢锭“邮件”）来料数目、来料种别识别及对种种执行器（例如“电机”）启停时序的控制 ，掌握数值运算指令及中止指令的编写要领 。 |
|
8 |
SX8 |
机械手控制/自控成型机 |
通过对机械手停留“位置”及自控成型机各偏向“液缸位置”的控制 ，掌握一个完整工业应用系统中的较简朴逻辑控制程序的编写能力 。 |
|
9 |
SX9 |
加工中心 |
通过对加工中心中各偏向“电机”运行偏向及“刀库”收支刀、换刀历程的控制 ，掌握一个完整工业应用系统中的较重大逻辑控制的编写能力 。 |
|
10 |
SX10 |
四层电梯 |
通过对一个完整的四层电梯模子的综合控制 ，起源掌握PLC控制系统的剖析、I/O分派、设计I/O接线图、接线、编程、调试等事情历程的综合知识 。 |
|
11 |
SX11 |
步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成 ； 直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成 。 |
通过使用PLC对步进电机及直线运动实物�？榈目刂� ，起源相识步进电机偏向、拍数的控制及直线运动检测、定位控制 。 |
|
12 |
SX12 |
自动洗衣机/电镀生产线 |
通过对洗衣机收支水时间、洗涤流程及电镀生产线中物块侵入差别溶液的时间、方法、先后顺序的控制 ，掌握多点PLC控制系统的综合应用能力 。 |
3、变频器实训挂箱
设置三菱 FR-720变频器 ，带有RS485通讯及BOP操作面板 。
4、触摸屏实训挂箱：
规格为7英寸 ，256色 ，相识工业触摸屏的功效及使用要领 ，掌握PLC之间的通讯知识 ，并掌握复位、置位、交替等功效键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现要领 。
5、网孔板及器件：
规格为420mm×600mm ，在网孔板上学会电气控制系统中各元器件的结构妄想、装置、调试手艺 ，靠近工业现场 。器件配有：交流接触器3只、时间继电器1只、按钮3只、热继电器2只、断路器1只、接线排20孔 。
6、电机导轨及光码盘测速系统
含光码盘测速系统（配有入口光电编码器）一套 ，不锈钢导轨1幅 ，道轨平整度好 ，无应力变形 ，同心度好 。
7、工控组态软件一套：
翻开软件编程情形 ，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图 ，并举行实训动态跟踪教学 。
8、PLC仿真实训软件一套：
（1）通过PLASH虚拟情形实时显示PLC的运行状态
（2）可以实现PLC虚拟接线 ，并对接线举行过失检查
（3）PLC编程训练、PLC程序编写测试等功效
（4）实现PLC运行模拟 ，对过失程序举行检查
9、交流伺服电机及控制系统一套：功率100W ，绝缘品级B级 。
10、高压无刷直流电机及控制系统一套：功率130W ，绝缘品级B级 。
11、交流电机一台 ，380V Y/△接法
12、实训模子
（1）挖土机实物模子一台：集PLC手艺、微机控制手艺于一体 。
（2）运动小车模子：集步进电机、PLC于一体 ，举行小车运动位置控制 。
四、实训项目
（一）PLC基本手艺实训
1.PLC认知实训（软硬件结构、系统组成、基本指令训练、接线、编程下载等）
2.PLC仿真实训
（二）PLC模拟控制应用实训
|
3.数码显示控制 4.抢答器控制（优先级、数值运算 ，具有声效功效） 5.天塔之光控制（闪灼、发射、流水型） 6.音乐喷泉控制（具有声效功效） 7.十字路口交通灯控制 8.水塔水位控制 9.自动送料装车系统控制 10.四节传送带控制 11.装配流水线控制 12.多种液体混淆装置控制 |
13.自控成型机控制 14全自动洗衣机控制（具有声效功效） 15.电镀生产线控制 16.自控轧钢机控制 17.邮件分拣机控制 18.自动售货机控制 19.机械手控制 20.三层电梯控制 21.四层电梯控制（实物） 22.加工中心控制（实物） |
（三）PLC实物控制实训
|
23.直线运动位置识别、运动轨�？刂啤⒍ㄎ豢刂� 24.步进电机运动控制 |
25.井道电梯运行控制 26.挖土机的自动控制 |
（四）PLC高级手艺实训（设计、装置、调试及磨练）
|
27.三相电机点动控制线路 28.三相电机自锁控制线路 29.三相电机正反转控制线路 |
30.三相电机Y/△启动控制线路 31.三相电机顺序启动电气控制线路 32. C620车床的电气控制线路 |
（五）PLC、变频器、触摸屏综合应用手艺实训
|
33.变频器功效参数设置与操作 34.变频器报警与� ；すπ� 35.外部端子点动控制 36.变频器控制电机正反转 37.多段速率选择变频调速 38.变频器无级调速 39.基于外部模拟量(电压/电流）控制方法的变频调速 40.瞬时停电启动控制 41.PID变频调速控制 42.PLC控制变频器外部端子的电机正反转 43.PLC控制变频器外部端子的电机运行时间控制 |
44.基于PLC数字量控制方法的多段速 45.基于PLC模拟量控制变频开环调速 46.基于PLC通讯方法的变频器开环调速 47.基于PLC通讯方法的速率闭环控制 48.基于PLC模拟量方法的变频器闭环调速 49.变频器恒压供水系统的模拟 50.基于触摸屏控制方法的基本指令编程训练 51.基于触摸屏控制方法的LED控制 52.基于触摸屏控制方法的温度PID控制 53.PLC、触摸屏与变频器通讯控制 54.基于MCGS的现场总线网络通讯手艺 |
（六）PLC控制直流电机调速实训
（七）PLC控制交流伺服电机实训
