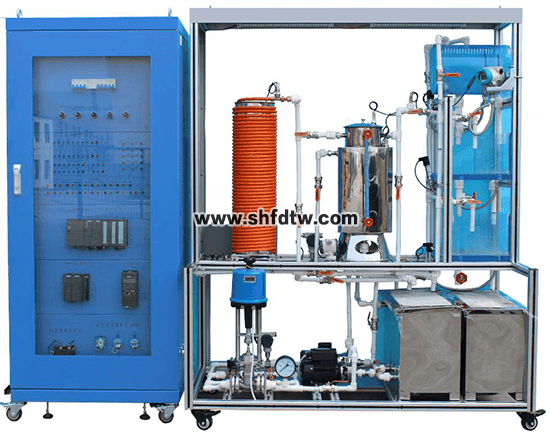

总线控制实验系统 现场总线控制系统实验装置 现场总线历程控制系统实验装置
现场总线控制实验系统主要包括主站�？椤⒋诱灸？椤⑼绮考⑹笛槠教ǖ� ，通过实验项目 ，演示种种现场总线的组成结构、通讯历程及控制要领 ，熟悉差别种别总线的网络结构及应用要领 。★可完成CAN总线、1553B总线、工业以太网总线、通用串行总线等相关实验 。通过本部分实验系统 ，学员可完成发控系统典范事情流程搭建（包括数据收罗、总线传输、执行处置惩罚等） ，搭建典范发控系统 。
系统接纳�？榛杓� ，主要外设部件可复用 ，执行元件、收罗板卡可接纳综合设计 ，以利便组合 。主要包括PROFIBUS总线实验�？椤⒐ひ狄蕴笛槟？椤⑼ㄓ么惺笛槟？椤AN总线实验�？椤�1553B实验�？榈� 。为了贴近专业现实教学 ，让学员越发形象明确总线知识 ，本系统将模拟一个发射筒装置 ，通过各个差别的总线实现对模拟发射筒装置的控制与检测 ，让学员明确种种总线的实现原理以及应用要领 ，系统基本设计结构如图15所示 。
图15 总线实验系统结构框图
总线实验�？橄晗干柚�
|
序号 |
名称及型号 |
手艺参数及功效 |
数目 |
备注 |
|
1 |
CPU�？� |
CPU本体至少集成数字量14路输入和10路继电器输出 ，并且配备集成2路模拟量输入 ，拥有profinet接口 ，可用于编程、HMI以及PLC间的数据通讯 。 |
1套 |
详细型号后期协商决议 |
|
2 |
与PLC配套 |
设置PROFIBUS-DP主站通讯�？� ，用于组建PROFIBUS-DP现场总线网络 |
1套 |
详细型号后期协商 |
|
3 |
与PLC配套 |
PLC主机设置 AS-Interfice总线�？楹婉詈夏？� ，用于与装备层器件组件AS-I装备现场总线 |
1套 |
详细型号后期协商 |
|
4 |
与PLC配套 |
设置串口通讯�？� ，用于与装备RS485装备举行串口通讯 。 |
1套 |
详细型号后期协商 |
|
5 |
漫衍式 I/O |
设置总线接口�？� ，用于将�？榕絇LC主机中 ，举行现场漫衍 。接纳PROFINET总线毗连 。拥有至少8通道DI ，24VDC；8通道DO ，DC24V；并设置底座和PN组件完整的漫衍式I/O�？� 。 |
1套 |
详细型号后期协商 |
|
6 |
AS-I装备 |
设置现场装备层4DI装备 ，用于收罗装备层的指令信号 。配备3DO现场指示灯柱 ，能通过AS-Interface总线控制指示装备的事情状态 。 （1）AS-I数字量从站：K45,4DI （2）AS-I信号灯柱：8WD44 ，3DO （3）AS-I手持编址器：3RK1 904-2AB02 |
1套 |
详细型号后期协商 |
|
7 |
人机界面：与PLC适配 |
7寸宽屏TFT显示屏 ，支持6.5万色 ，拥有1个以太网接口（支持 RPOFINET）和USB接口 ，面板集成8个触觉功效键 ，可在全集成自动化软件中组态 。 |
1套 |
详细型号后期协商 |
|
8 |
变频器：与PLC适配 |
AC380 供电 ，0.55kw ，拥有PROFIBUS-DP总线接口 ，需设置操作BOP-2操作面板 �？捎糜赑ROFIBUS-DP总线系统 ，可在全集成自动化软件中组态 。 |
1套 |
详细型号后期协商 |
|
9 |
执行电机部分 |
标准三相交流电机 ，额定功率180W ，功率匹配于变频器 。三相异步电念头需按国家标准设计制造 ，额定电压为380V ，额定频率为50Hz 。底座装置设置橡胶地脚 ，防滑减震 。 |
1套 |
详细型号后期协商 |
|
10 |
直流电杆机构 |
设置行程不小于300mm电杆（内置两头的终端限位） ，电机额定电压为DC24V ，电杆运动规模至少设置6个检测传感器 ，3个通过AS-I输入�？槭章� ，3个通过PLC本体输入端口收罗；增设1测距传感器用于检测电杆的伸出位置 ，能够将位置信号转化为PLC本体模拟量收罗的0-10V电压信号 ，实现多种方法的位置控制 。 |
1套 |
详细型号后期协商 |
|
11 |
指令器件 |
2个AC24V双联互锁接触器（控制直流推杆电机正反转主电路通断）、1个AC24V接触器（控制变频主电路通断） ，1个辅助触头 ，1个热继电器（三相电机过载�；ぃ� ，8个指令输入按钮开关 ，8个指示灯 ，3个转换开关 ，1个蜂鸣器 。 1个具有RS485通讯端口的显示仪表 ，与PLC举行通用串口通讯 。1个工业使用杆 ，可以2向控制 ，各偏向均有位置开关量信号 ，行程通过0-10V模拟量信号输出 ，释放控制能过自动返回到零位 。 |
1套 |
详细型号后期协商 |
TWLYZX-1 现场总线楼宇综合控制系统
统特点
1. 各子系统基于DDC�？楹蚅ON总线实现现场总线控制 ，手艺性强
2. 具备IBMS系统中两级网络和三层治理(控制)的典范结构 ，代表性强
3. 关于控制器使用Lontalk协议的所有子系统都可以利便于集成到该系统中来 ，开放性强
