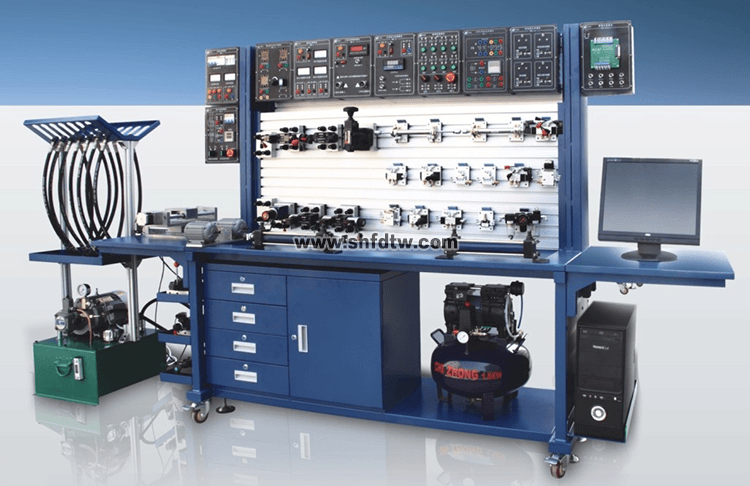

TW-QY44 机电液气综合实验台

该实验台是综合天下高等院校的《机床电气自动控制》、《可编程控制器原理》、《数控原理》、《液气压传动》等课程的实验教学纲要 ，凭证学校现实需求而专业设计的教学实验台 ，该实验台可完成的实验教学专业笼罩面广、可扩展实验课程多 ，也可恣意搭建综合性实验系统来辅助完成课程设计或者结业设计。因此该实验台是一款较量适用的教学型实验台。

您只要致电：021-55884001（袁司理）

我们可以解答 机电液气综合实验台 的相关疑问！

我们可以帮您推荐切合您要求的 机电液气综合实验台 �？榛缫浩酆鲜笛樘� 机电液气一体化综合实验台 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-90-2984-1.html


9001cc金沙以诚为本(中国)有限公司官网

一、主要性能特点

1、该实验台所有接纳�？樯杓� ，由多个�？樽楹隙� ，各个�？橹涞淖楹弦约芭蚱印⑶寰部煽�；

2、该实验台的所有�？榈牡缙刂贫丝凇⒁貉乖刂朴涂凇⑵刂瓶诘人卸酝饪� ，可凭证自己设计需求无邪组装和设计 ，可抵达很好的实训效果；

3、所有的液压元器件均接纳工业液压元件、气动元件、传感器等所有接纳工业元件 ，近似于工业化；

4、实验台由可移动式液气压元件摆设台、主实验操作台、电脑桌组成 ，且所有接纳优质型钢和铁皮制作而成 ，外貌所有经由防锈、亚光喷塑而成；

5、可视化液压气动仿真控制回路、典范PLC工程案例组态仿真等构建成了功效强盛、涉及面广的上位机组态控制系统。

二、实验项目：

(一)电液类：

1、常用液压元件的性能测试；

2、基本回路搭接实训实验；（与LG-YZ01基本型液压传动实验台一致）

3、20个可视化液压仿真控制回路实验。（详细回路详见可视化液压仿真控制回路简介）

(二)电气类：

1、26种气动基础回路搭接实验；（LG-QDA01型气动实验台实验项目完全一致）

2、14个可视化气动仿真控制回路实验。（详细回路详见可视化气动仿真控制回路简介）

(三)机电类：

1、10余个三相异步电机相关控制实验；

2、数控十字滑台的单坐标、位移控制；

3、数控十字滑台的双坐标、位移控制；

4、新型电器控制、执行元件熟悉实践。

(四)  PLC实训类：（与所选�？橐恢拢�

三、实验�？椋�


标准设置�？�

模 块 名 称

型 号

模 块 名 称

型 号

模 块 名 称

型 号

交流电源�？�

DB-1

交流电源�？�

DB-2

智能流量积算仪控制�？�

DB-3

智能功率丈量�？�

DB-4

液压泵控制�？�

DB-5

交流接触器�？�

DB-6

时间/热继电器�？�

DB-7

时间/热继电器�？�

DB-8

按钮控制�？�

DB-9

交流变频�？�

DB-10

交流变频�？�

DB-11

步进电机驱动�？�

DB-12

固态继电器应用�？�

DB-13

固态继电器应用�？�

DB-14

三相电机�？�

SXDJ

十字路口交通灯�？�

DB-20-2

霓虹灯灯�？�

DB-20-4

数控滑台

SKHT-01

四、实验台主要手艺参数：

1、液压泵站主要手艺参数：（泵可选择齿轮泵、摆线泵、叶片泵等恣意一种）

驱动电机：Y90L-4  2.2KW   1400r/min

定量叶片泵：CBW-F306-ALP  7MPa  6ml/r

2、气泵主要手艺参数：

电源：220V AC50HZ；

功率:465W；

流量:55L/min；

储气罐容积：24L；

噪音:<=60db；

*大压力:0.75Mpa；

尺寸：40*40*52（cm）；

3、实验台供电电源：国家标准工业用电——AC380V、50HZ；

4、控制电压：清静控制电压 ，DC24V；

5、使用情形要求：防潮、防尘情形；

6、主实验台形状:尺寸（mm）：2800×620×1680、重量：约200Kg;
