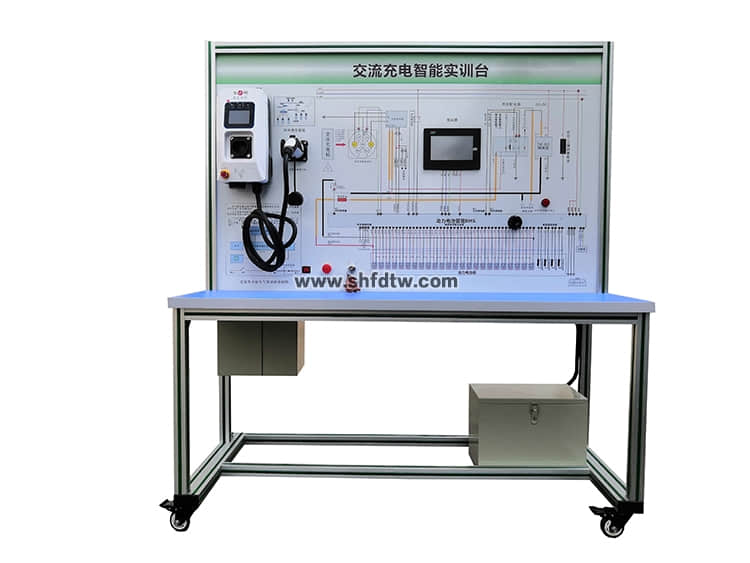

交直流充电智能实训台

一.产品简介

该装备完整展示了新能源汽车交流充电装置系统,周全展示了充电桩的组成、结构、原理、操作及排故障 。配套国标充电枪与车载充电座 ，真实的锂电池组充电负载 。

二.功效特点

1.详细的原理框图展示 ，真实可操作运行的充电系统 。

2.面板接纳4mm厚耐侵蚀、耐创击、耐污染、防火、防潮的高级铝塑板 ，外貌经特殊工艺喷涂底漆处置惩罚；面板打印有永不褪色的彩色电路图与事情原理示意图；学员可直观比照电动汽车充电系统结构原理图和实物 ，熟悉和剖析电动汽车充电系统的事情原理 。

3.真实的交流充电桩充电端口 ，便于学习充电端口管脚界说及作用 。

4.面板上装置有燃烧开关、充电桩剖析组件 ，工况指示灯 ，电源开关 ，电池等�？橛胧褂每� 。

5.带自锁脚轮装置 ，示教板底座上配有40cm左右的桌面 ，利便安排资料、轻型检测仪器等 。

6.配套充电桩智能充电卡片 。

7.装置充电桩的显示装置 ，同步显示数据 。操作软件显示充电电压、充电电流、充电电量、充电时间等；具有三种充电模式：按金额充电、准时间充电、按电量充电等 。清静�；すπ� ，具有输入侧过压、欠压�；� ，输出侧过压、过流�；� ，过温、短路、泄电、防雷、电池防反接等�；� 。具有电源、充电、故障三种状态指示 。焦点控制板可实现刷卡信息收罗处置惩罚；LTE（4G）、GSM多模通讯传输 ，GPS定位 ，射频识别卡系统、电流电压参数收罗处置惩罚并显示或报警；用电量收罗计量、�；さ裙π� 。

8.实现实车真实充电历程 ，包括 CC 信号、 CP 信号的检测、确认及叫醒历程 ，充电历程中的温度、电流、电压检测等 。

9.充电装备可以给装置国标插座的电动汽车或者新能源汽车其他装备真实充电操作 。

10.实现充电枪握手、充电机与BMS发送与吸收报文的完整最佳充电历程 。

11.装备框架接纳40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建 ，耐油耐侵蚀并易于清洁 ，带自锁脚轮装置 ，底座上配有40cm的桌面 ，台面铺装32mm厚彩色高密度复合板 ，利便安排资料、轻型检测仪器等 。

三.产品组成

电动车交流单枪充电桩、智能充电卡片、显示装置、交流充电桩充电插座/充电枪、带CAN车载充电机、锂电池组与电池治理系统（带CAN总线通讯/CC ，CP控制线）等组成 ，可移动的台架 。

四.手艺规格

1.供电电源：AC220V ±10% 50Hz

2.供电电流：最大16A

3.事情温度：-40℃～+50℃

4.形状尺寸：1500×700×1700mm(长×宽×高)

5.产品工艺标准:

装备框架接纳40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建 ，耐油耐侵蚀并易于清洁 ，台面铺装32mm厚彩色高密度复合板 。

6.充电桩：220V 、 3KW 、 16A

五.实训项目

1.充电桩内部电路原理实训 。

2.充电桩的部件组成及作用实训 。

3.充电桩的操作要领实训 。

4.操作充电桩对蓄电池充电全历程实训 。

5.故障设置、扫除思绪和要领实训 。

6.充电枪握手、充电机与BMS报文发送与吸收验证 。

六．基本设置(每台)



检测控制面板

充电桩组件

充电插座与充电枪

智能充电卡片

电池治理系统

电池组

模拟指示灯

操作开关

直流接触器

移动台架

故障模拟与扫除装置

包管丝盒

保修卡/及格证

西席手册
