TWB-765G高级维修电工技师实训审核装置

一、概述

实训审核装置是凭证教育部“振兴21世纪职业教育课程刷新和课本建设妄想”要求，团结生产现实和职业岗位的手艺要求，凭证职业学校的教学和实训要求研制和开发的产品 。该实训审核装备适合高等职业学校、中等职业学校的机电装备装置与维修、机电手艺应用、电气运行与控制、电气手艺应用和电子电器应用与维修等专业和非电类专业的《维修电工手艺》、《电气控制手艺》、《电工丈量与仪表》、《电机与电气控制》、《电念头控制电路》、《电力拖动控制电路》等相关专业�？榈闹耙的芰萄в胧笛� 。

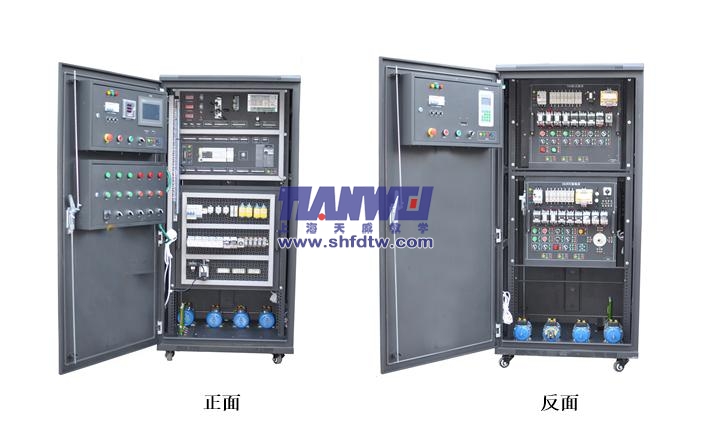

高级维修电工技师实训审核装置(图1)

二、手艺参数

电控柜1台：尺寸：800×800×1850 mm?  ；

事情电源：三相五线 供电  AC 380 V/220 V  50 Hz ；

负荷容量：≤1kVA 。

流电源：DC 0~10V输出，4~20mA电流 。

清静� ；ぃ�

1)泄电� ；ば卸缌鳎骸�30mA、

2)泄电� ；ば卸从κ奔洌骸�0.1S ；具有过流、过载、泄电� ；げ椒�，切合国家

相关标准 。

三、性能指标

柜式实训审核装置，以标准的配电柜为主柜，合理使用柜体的双面空间，科学地安排电器及配套实验器材，包括有柜架、视察窗、仪表操作盘、电气系统、电机机组组成，所说的电气系统由多个部分组成前面板排列，包括触摸屏部分、PLC主机部分、变频器部分、电力拖动与继电控制部分，交直流电压、电流、交流功率、功率因数丈量部分等组成 。后面板排列可以完成铣床、镗床等差别实训挂板的智能审核，同时学生可以自由接线完成差别的实训 。

柜体内部装有完成电念头控制电路所需要的种种低压电器，如泄电断路器、熔断丝、接触器、中心继电器、热继电器、行程开关按钮等，为了延伸电器使用寿命，各电器的接点都先与接线端子相连，再在端子上接线操作，以求耐久耐用 。

本装备的实训挂板可以拆卸，利便设置差别的实训挂板举行训练，扩展能力较强，同时学生可以自由配线，在网孔板上自由设计电气装置线路，以抵达最终的实训效果 。

柜体前门配有控制按钮、开关、指示灯、触摸屏、数显仪表等，柜体后门设置有按钮、开关、指示灯、数电压表、电流表等 。

按生产现场的电气控制柜设计，元件按生产现实中常用的控制电路配备，选用元件与生产、生涯中现实使用的元件一样，实训与生产现实的事情历程相同，获得的手艺训练周全，掌握的专业知识和手艺牢靠，对学生形成职业能力的训练效果好 。

配备泄电� ；ぁ⒐睾偷缏繁 ；�，包管人身清静和装备使用清静 。经判断中心多次使用实践证实，是一种理想的职业教育实训装备 。

四、设置清单

序号

名称

单位

数目

备注

1

实训柜体

台

1

形状尺寸：800mm×800mm×1850mm

2

实训电机

套

1

他励直流电念头（DC 110V）

柜体内置

台

1

三相异步电念头 （380V，单速）

台

1

三相异步电念头 （380，单速 带离心开关）

台

1

三相双速异步电念头

3

触摸屏

个

1

7寸昆仑通态

4

PLC主机

个

1

三菱 FX3U-48MR

5

模数转换�？�

个

1

三菱 FXON-3A

6

通讯�？�

个

1

FX3U-485

7

变频器

个

1

三菱FR-E740

8

无线智能答题器

套

1

智能无线收发

9

T68镗床

块

1

T68镗床智能实训审核挂板

10

X62W铣床

块

1

X62W铣床智能实训审核挂板

11

多功效数显仪表

台

1

5A 三相四线

12

日光灯

套

2


13

网孔板

块

1

学生实训用

14

电工连线

套

1

20根：长1000mm  黄6条、绿6条、红6条、黑2条 ；

10根：长600mm   黄2条、绿2条、红2条、蓝2条、黑2条 。

15

0.75mm?软线

米

80

黄、绿、红、蓝、各20米

16

PLC编程软件

套

1

GX Developer8.34L-C（光盘）

17

PLC仿真软件

套

1

通过学生的编程在盘算机中模拟其机械行动，动画形象生动，意见意义性强

18

RS232C/RS422通讯电缆

根

1

长2000mm ；用于PLC主机与盘算机之间的通讯 ；

19

触摸屏下载线

条

1


20

常用工具

套

1

一字螺丝刀1把 ；十字螺丝刀1把 ；剥线钳1把 ；指针式万用表1个 ；斜口钳1把;压线钳1把(HS-06WF);插针1包 (E1008)

21

盘算机

台

1

（学校自配）

22

盘算机小推车

辆

1

铝木结构 ；用于安排盘算机 。

23

学生凳

张

2


24

辅助质料

套

1

装置布线用

五、实训项目


1)日关灯的实训 ；

2)转换开关与电压表毗连丈量三相电压 。

3)功率因数的丈量 ；

4)三相电流的实时丈量 ；

5)三相电压的实时丈量 ；

6)三相异步电念头直接起动、停车的控制电路毗连 ；

7)接触器联锁的三相交流异步电念头正、反转控制电路的毗连 ；

8)按钮联锁的三相交流异步电念头正、反转控制电路的毗连 ；

9)按钮、接触器联锁的三相交流异步电念头正、反转控制电路的毗连 ；

10)万能转换开关控制三相异步电念头的正反转 ；

11)三相交流异步电念头Y-△（手动切换）启动控制电路的毗连 ；

12)三相交流异步电念头Y-△（时间继电器切换）启动控制电路的毗连 ；

13)定子绕组串联电阻启动控制电路的毗连 ；

14)三相交流异步电动性能耗制动控制电路的毗连 ；

15)三相交流异步电念头反接制动控制电路的毗连 ；

16)多台（3台及以下）电念头的顺序控制电路的毗连

17)电念头的往返行程控制电路的毗连 ；

18)直流电机的直接启�？刂� ；

19)直流电念头的正反转控制 ；

20)三相交流异步电念头既能点动，又能一连转动的控制电路毗连 ；

21)两地控制电路的毗连 ；

22)按钮切换的双速电念头调速控制电路的毗连 ；

23)时间继电器切换的双速电念头调速控制电路的毗连 ；

24)离心开关配合的反接制动控制电路的毗连 ；

25)变频器面板功效参数设置和操作实训 ；

26)变频器对电机点动控制、启�？刂� ；

27)电机转速多段控制 ；

铣床电气控制电路故障征象：

1)主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器均没电 ；

2)主轴电机无论正反转均缺一相 ；

3)进给电机反转缺一相 ；

4)快速进给电磁铁不可行动 ；

5)照明及控制变压器没电，照明灯不亮，控制回路失效 ；

6)控制变压器没电，控制回路失效 ；

7)照明灯不亮 ；

8)控制回路失效 ；

9)控制回路失效 ；

10)主轴制动失效 ；

11)主轴不可启动 ；

12)主轴不可启动 ；

13)事情台进给控制失效 ；

14)事情台向下、向右、向前进给控制失效 ；

15)事情台向后、向上、向左进给控制失效 ；

16)两处快速进给所有失效 。

T68镗床电气控制电路故障征象：

1)所有电机缺相，控制回路失效 ；

2)主轴电机及事情台进给电机，无论正反转均缺相，控制回路正常 ；

3)主轴正转缺一相 ；

4)主轴正、反转均缺一相 ；

5)主轴电机低速运转制动电磁铁YB不可行动 ；

6)进给电机快速移动正转时缺一相 ；

7)进给电机无论正反转均缺一相 ；

8)控制变压器缺一相，控制回路及照明回路均没电 ；

9)主轴电机正转点动与启动均失效 ；

10)控制回路所有失效 ；

11)主轴电机反转点动与启动均失效 ；

12)主轴电机的崎岖速运行及快速移动电机的快速移动均不可启动 ；

13)主轴电机的低速不可启动，高速时，无低速的过渡 ；

14)主轴电机的高速运行失效 ；

15)快速移动电念头，无论正反转均失效 ；

16) 快速移动电念头正转不可启动 。
