TW-SNY48景物氢混淆发电暨智能微电网实训系统建设计划
景物氢混淆发电暨智能微网实训主系统
一、项目概述
本系统为科研立异理念与实验、实训型相团结的集风力发电，光伏发电、制氢系统、氢燃料电池发电、数据收罗等多元化“风、光、氢混淆型新能源实验实训系统”。
系统由风力发电机组、太阳能电池组、追日系统、风力及光伏控制系统、氢燃料电池发电系统、制氢系统、储氢系统、主控系统组成的微网发电系统。
其事情原理是风力、光伏发电系统发电，并由磷酸铁锂电池储能，DC/AC逆酿成交流电，驱动电解水装备制氢。氢气通过储氢系统贮存，并驱动燃料电池电堆发电。
别的，双向变流�？樽源月饭π�，旁路端直接与电网毗连，实现电网和逆变间的自动切换，在蓄电池所储电能不敷用时，自动切换至电网供电，确保一连制氢功效正常运行。
当系统用电量小于光伏和风力现实发电量时，控制系统在包管用电装备正常供电的同时将光伏及风力发电多余电量传送至电网举行并网，不会造成能源学铺张。
① 24KWH储能池及BMS治理系统
② 光伏控制系统
③ 风力控制系统

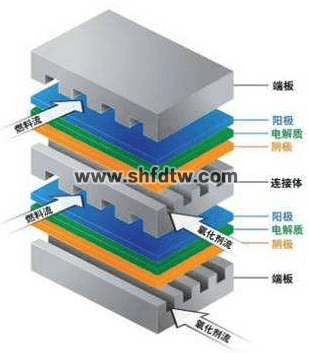

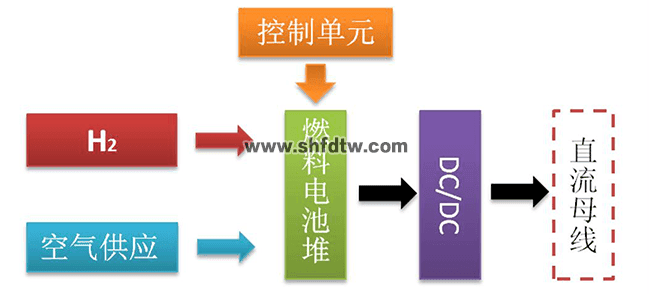

④ 燃料电池发电系统

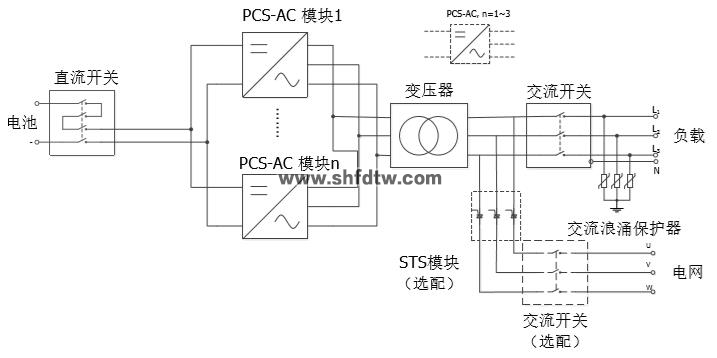

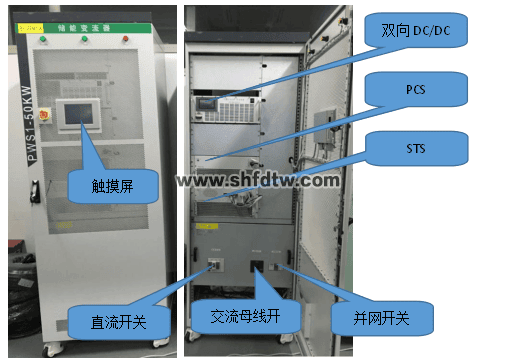

⑤ 50kw微网储能双向变流器（含STS 、DC/DC变换器）

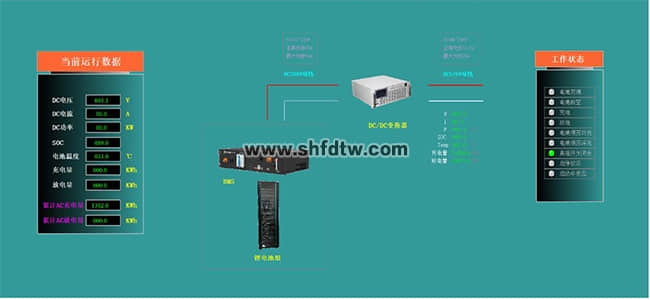

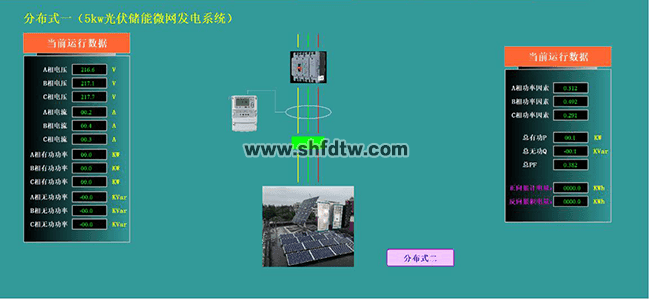

⑥ 设置微网能量治理EMS及监控软件
⑦ 设置综合交流配电的电能质量检测机柜

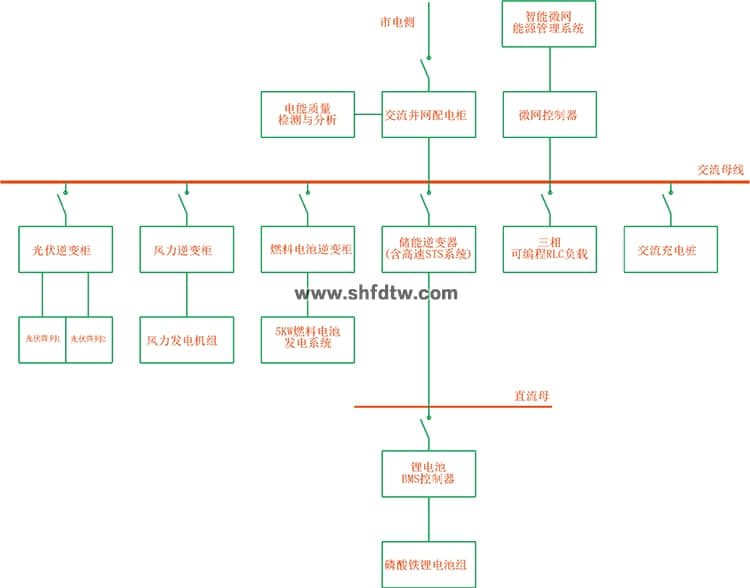

1.1系统拓扑图
图1 系统拓扑图
1.2 功效特点
?整套系统的各个�？樵ち袅薈AN\RS485\RS232\USB\TCPIP通讯接口，可以通过该通讯接口对系统中各个�？榫傩屑嗫�，便于未来项目开发使用。
?系统实验平台集成了室内温/湿度仪，风速丈量、光照度丈量系统，让使用者操作起来更直观 ；
?系统DC-AC并网同步电源，接纳高频脉冲调制手艺，具有小体积、高效率及高功率因数输出 ；
?系统面板上接纳直观的数字表和液晶显示，让用户相识目今系统事情状态 ；
?系统上的离网电源可以为用户提供交流110V/220V纯粹弦波交流电能 ；
?实训系统，可以让实训学生自行拆装移动，使用轻盈、无噪音、无污染 ；
?系统增添市电与景物互补发电切换�？�，让实验更具操作性 ；
?增添漫衍式供电原理与实验电路，让学生增添对新知识的明确 ；
?增设直流母线单位，利便系统各�？橹渑笆笛� ；
?自力的后备胶体蓄电池及充放电治理单位 ；
?燃料电池运行历程中，只扫除水和热量，不会爆发任何有害物质及噪音 ；
?燃料电池较之古板电源计划，其运行清静可靠、寿命长，维护简朴，降低了维护本钱。
二、计划概述

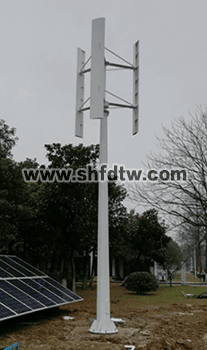

2.1风力发电系统的组成
10KW风力发电系统由2台（套）风力并网控制系统、5KW笔直轴风力发电机组、叶片、风机控制系统、塔架等组成。

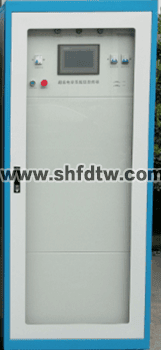

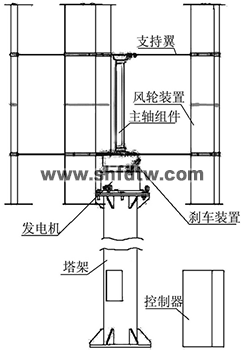

风力发电控制系统 风力发电机 发电机示意图
2.1.1 发力发电控制系统：
漫衍式风力发电并网系统、景物互补并网发电系统、风力发电并网系统 ；
2.1.2 特点：
?? 风力发电专用并网控制逆变一体机
?? 宽规模风力发电 MPPT 功效，可 30 个点设定功率曲线
?? 完善的� ；すπ�
?? 可选 RS232/RS485/GPRS 举行电脑监控，其中 GPRS 可同时实现 APP 监控
2.1.3 手艺参数：
|
型号 |
WWGI50 |
||
|
风机输入参数 |
|||
|
额定输入功率 |
5kW |
||
|
额定输入电压 |
380Vdc |
||
|
输入电压规模 |
0~600Vdc |
||
|
切入电压 |
60Vdc（出厂值，60Vdc~360Vdc 可设定） |
||
|
额定输入电流 |
10Adc |
||
|
手动制动 |
长按按键 5s 后完全卸荷，需手动恢复（再次长按5s恢复） |
||
|
空气开关闭适时，三相交流短路 |
|||
|
过电压制动 |
360Vdc（出厂值，60Vdc~600Vdc可设）抵达卸荷电压时最先PWM逐级卸荷，电压再升高，20Vdc 时完全卸荷 |
||
|
过风速制动（可�。� |
14m/s（0-30m/s 可设定），抵达系统设定风速时完全卸荷，10min 后自动恢复 |
||
|
过转速制动（可�。� |
500 转/分（出厂值，0~1000 转/分可设定）抵达系统设定转速时完全卸荷，10min后自动恢复 ； |
||
|
交流输出参数 |
|||
|
电网相位数 |
三相 |
||
|
额定输出功率 |
5KW |
||
|
额定电网电压 |
380Vac |
||
|
电网电压规模 |
310~450Vac |
||
|
额定电网频率 |
50Hz |
||
|
事情频率规模 |
47~55Hz |
||
|
额定电网输出电流 |
8A |
||
|
最大输出电流 |
9A |
||
|
效率 |
|||
|
最大转换效率 |
≥96% |
||
|
� ；すπ� |
|||
|
直流输入侧过压� ；� |
有 |
||
|
交流输出侧过电压/欠电 压� ；� |
有 |
||
|
交流输出过频/欠频 |
有 |
||
|
直流反接� ；� |
有 |
||
|
直流输入过载� ；� |
有 |
||
|
交流短路� ；� |
有 |
||
|
浪涌� ；� |
有 |
||
|
防孤岛效应� ；� |
有 |
|
|
|
过温� ；� |
有 |
|
|
|
整流方法 |
不控整流 |
|
|
|
显示方法 |
LCD |
|
|
|
显示内容 |
风机电压、风机电流、风机功率 ；电网电压、并网电流、并网功率、累计发电量、故障代码等 |
|
|
|
监控模式（可�。� |
RS232/RS485/GPRS |
|
|
|
监控内容 |
风机电压、风机电流、风机功率 ；电网电压、并网电流、并网功率、累计发电量、故障代码等 |
|
|
|
隔离方法 |
无变压器 |
|
|
|
防雷� ；� |
有 |
|
|
|
情形温度 |
-20℃～+60℃ |
|
|
|
湿度 |
4%～100%，有凝露 |
|
|
|
噪音 |
≤65dB |
|
|
|
冷却方法 |
风冷 |
|
|
|
装置方法 |
壁挂式 |
|
|
|
外壳防护品级 |
IP65 |
|
|
|
产品尺寸(宽×高×深) |
406×540×219mm |
|
|
|
产品净重 |
29kg |
|
|
|
卸荷箱尺寸(宽×高×深) |
390×730×190mm |
|
|
|
卸荷箱净重 |
19kg |
|
|
风力发电原理是使用风力发动风车叶片旋转，再通过增速机将旋转的速率提升，来促使发电机发电。
|
型号 |
SHF-5000 |
|
额定功率 |
5.0W |
|
最大功率 |
5.5KW |
|
额定电压 |
120V/220V/380V |
|
启动风速 |
2.5m/s |
|
额定风速 |
18m/s |
|
最大风速 |
45m/s |
|
风机净重 |
350kg |
|
风轮直径 |
2m |
|
塔架高度 |
9m |
|
叶片高度 |
3.6m |
|
叶片数目 |
4片 |
|
叶片材质 |
铝合金 |
|
发电机 |
三相交流永磁同步发电机/永磁悬浮发电机 |
|
塔架类型 |
自力塔架 |
|
� ；� |
风机自我转数� ；�/电磁制动 |
|
事情温度 |
-40℃-80℃ |
选择装置园地
选择土质坚实的平地作为装置园地，装置风力发电机的组位置应该至少远离衡宇及职员运动场合50米，务必在选定装置园地时思量到风叶的光影影响及风力发电机组运行时爆发的噪音影响（正常事情时噪音约为65dbA）。同时阻止周围有高峻的树木、修建物等影响风速风向的障碍物。
榨取装置在松软的沙地、崎岖不平的园地、有下陷或塌方可能的园地、洼地及其他容易受天气影响而爆发地质转变的园地。同时需要思量从风力发电机的电机部分到您的储能蓄电池组的距离，距离越短，所用传输电缆越短，因而传输历程中的耗能也越少，若是必需得有较长的距离,则只管选用粗些的标准电缆。
地基尺寸（地面装置）
请选择在无风天气举行风力发电机装置及接线。
|
型号 |
5KW 塔架 |
|
|
塔杆 |
自力塔杆( m) |
12 |
|
地基 |
中心地基( m) |
1.2*1.2*1.5 |

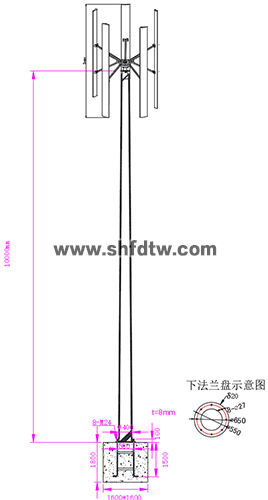

立杆尺寸图

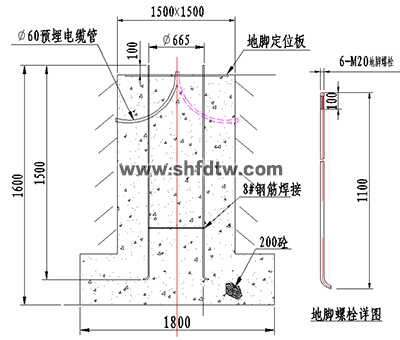

预埋基础图

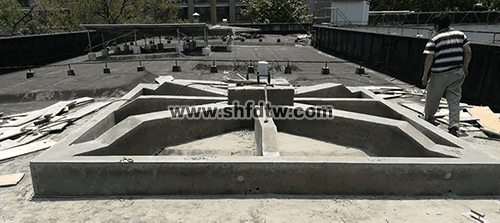

屋顶装置：
注：屋顶装置时需要现场勘探并征得甲方后勤部分赞成，还要对屋顶结构承重做大致评估。

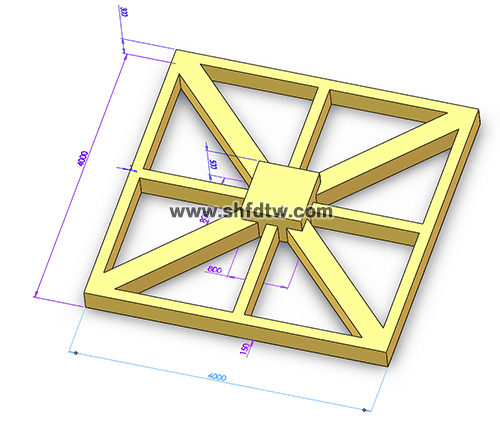

风机、追日支架屋顶基础图
风机、追日支架基础效果图
2.2光伏发电系统
40KW光伏发电前端主要分成4个单位，由1个10KW追日发电单位、3个10KW牢靠式支架单位组成、容量相加起来共计40KW�？傻孛孀爸没蛭荻プ爸�。
40KW光伏储能发电系统主要由光伏子单位、双轴跟踪单位、牢靠式支架单位、能量存储单位、电网接入装置和能量治理系统四大部分组成。
系统运行原理
控制原则如下：
?白天，光伏系统发电优先给实验室内负载供电，当光伏发电功率大于负荷功率时多余电能贮保存蓄电池中，当光伏发电功率小于负荷功率时，储能电池和光伏发电一起给负载供电 ；
?夜晚，光伏侧直流� ；�，由储能电池通过储能逆变器单独给负载供电，当电池剩余容量（SOC）放到设定值，系统自动切入电网，由电网给负载供电，凭证需求，电网可以通过储能逆变器给电池充电，也可以不充电 ；
?当电网泛起故障时，光储系统自动切换至离网运行模式，由光伏电池和储能电池同时向负载供电 ；
?电网可以向储能电池充电，充电功率及充电时间可调 ；

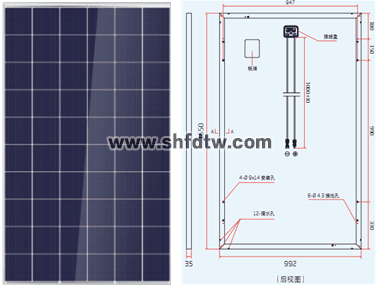

2.2.1 光伏组件
光伏发电系统前端接纳40块260Wp 多晶硅组件，峰值输出功率10.4KW
?组件型号：ZM260P-29b 多晶
?最大功率（W）：260
?开路电压（V）：40.2
?短路电流（A）：8.81
?最大功率点的事情电压（V）：29.9
?最大功率点的事情电流（Ａ）：8.36
?转化效率：17.12%
?开路电压温度系数：-0.292%/K
?短路电流温度系数：+0.045%/K
?功率温度系统：-0.408%/K
?最大系统电压（V）：1000
?包管丝额定电流（A）：20
?组件尺寸：1650×992×40mm
?重量：19.1kg
?框架：阳极氧化铝
?玻璃：白色钢化清静玻璃3.2mm
?电池片封装：EVA
?背板：复合薄膜
?太阳能电池片：6×10片多晶硅太阳能电池片（156mm×156mm）
?接线盒
1)6个旁路二极管
2)绝缘质料：PPO
3)防水品级：IP65

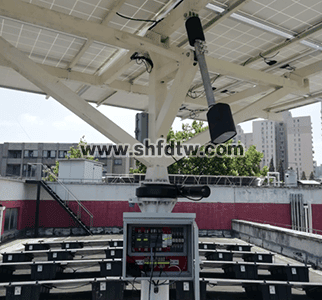

2.2.2 双轴跟踪系统
双轴跟踪系统是一种能够坚持太阳能电池板随时正对太阳，使太阳光的光线随时笔直照射太阳能电池板的动力装置。
10KW 支架三维图 10KW 支架图
跟踪支架的机械结构主要分为三大部分，立柱，横梁和网架。立柱与横梁的毗连处为x轴减速机，横梁和网架的毗连处为y轴减速机，钢结构支架所有接纳热镀锌喷塑。
跟踪系统将增添大于35%的太阳辐射吸收量，显著提高太阳能光伏组件的发电效率。
主控接纳西门子S7-1200系列主机，高精度、高稳固数字化控制计划设计，先进的天文算法,实时追踪太阳使光伏方阵时刻坚持最大输出功率，提高光伏发电转化效率。风速丈量装置在正常天气情形下坚持静默感知运行，遇到大风天气或风速抵达一定品级则会自动运行，并通过控制主机使支架系统自动放平减小风阻、� ；ぶЪ芟低吃诳穹缬晏炱芄磺寰苍诵�。
整体支架系统安排在屋顶，经电缆运送至室内主控台，可实现漫衍式屋顶发电相关实训，所发电能与风力发电相团结，经DC-AC逆酿成正弦波220V交流电，可供实验室照明、盘算机和制氢系统使用。
所有系统的设计、装置与现实工程一样，可在先生的指导下做为学生训练拆卸、组装实习样机来用。
1、支架整体接纳国标钢材，经酸洗后作镀锌、喷漆防锈处置惩罚，抗能力可达15级以上。
2、电动推杆是一种将电念头的旋转运动转变为推杆的直线往复运动的电力驱动装置�？捎糜谥种旨蚱踊蛑卮蟮墓ひ樟鞒讨凶鑫葱谢凳褂�，以实现远距离控制、集中控制或自动控制。
3、回转式减速器，接纳回转支承（俗称转盘）作为减速器从动件，可实现无限制的圆周回转和减速，可以遭受较大的轴向力、径向力和倾覆力 ；
?输出转矩：65 kN.m
?倾覆力矩：38.7 kN.m
?轴向静载荷：338 kN.m
?径向静载荷：135 kN.m
?减速比：61:1
4、新的�？榛疭IMATIC S7-1200控制器是我们新推生产品的焦点，可实现简朴却高度准确的自动化使命。系统有五种差别�？�，划分为 CPU 1211C、CPU 1212C 、 CPU 1214C、CPU1215C和CPU1217C。具有快速启动、准确监控和最高品级的可用性。

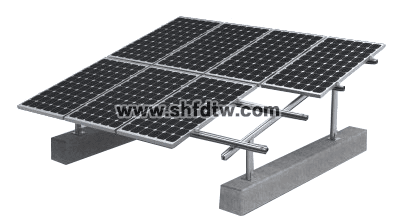

2.2.3 牢靠式支架
系统支架设计容量为10KW，接纳标准工程件，镀锌方钢，镀锌C型钢，结构雅观，强度高，由40块260Wp太阳能光伏组件，成40度斜面，牢靠于C型钢架上，
1)斜面式，标准工程用C型镀锌钢
2)支架质料：工程用镀锌方钢，含标准件，接地孔等所需的所有部件，含支架基建底座。
3)方阵点地面积：装置于楼顶或地面点地约 40平方米
4)支架底部基础接纳钢筋混凝土结构，多只尺寸40*40*30CM的水泥基础与支架举行牢靠以增强支架牢靠性及抗风能力
2.2.4 10KW并网逆变器
并网逆变器参数如下：
|
光伏侧输入 |
|
|
最大输入功率 (kW) |
10 |
|
MPPT 电压规模 (V) |
120-850 |
|
输入电压规模 (V) |
100-1000 |
|
MPPT 数目 |
2 |
|
交流输出-并网状态 |
|
|
最大输出功率 (kW) |
12 |
|
输出电压规模 (V) |
3N-400，324-436，437-460(<10分钟) |
|
额定电压 & 频率 (V/Hz) |
380±2%,50±2% （电网匹配） |
|
输出功率 (kW) |
额定功率 10.0, 瞬时功率 12.0 |
|
最大输出电流(A) |
22 三相平衡 |
|
总电流波形畸变率 |
＜3% |
|
孤岛� ；� |
系统自带 |
|
功率因子 |
(-0.95, +0.95) |
产品特点
1）手艺领先，周全知足电网或负荷的接入与控制要求
?具有并网充放电、自力逆变功效，适合种种应用场合
?具有并网和离网并联功效，优异的扩容性
?可与多种蓄电池接口，具有多种充放电事情模式
?可以实时接受系统调理指令和BMS指令，通讯方法有RS485、CAN、以太网
?无功功率可调，功率因数规模超前0.9至滞后0.9
?直流电压规模，支持低压48V蓄电池输入
?110%额定输出功率可实现长时间运行
2）高效节能，更集成，更好的客户体验
?正面维护，可靠墙装置，装置维护更利便，降低维护本钱
?防护品级为IP21，具有防滴水功效，具备防凝露功效
?高效PWM调制算法，降低开关消耗
3）更多优点
?双电源冗余供电计划提升系统可靠性
?完善的� ；ぜ肮收细婢低�，越发清静可靠
?接纳动态图形液晶界面，提供友好的操作体验
?-25℃~+55℃可一连满功率运行
?顺应高海拔卑劣情形，可恒久一连、可靠运行
?支持离网自动运行功效
?适合共直流母线系统和共交流母线系统

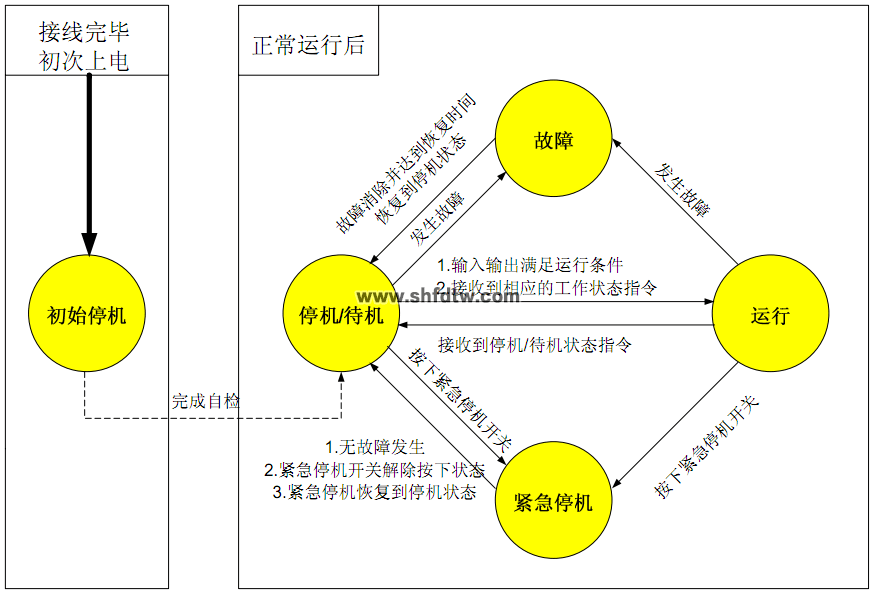

事情逻辑架构

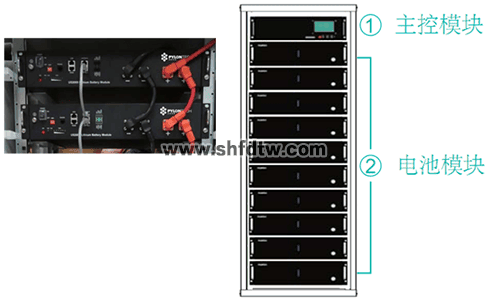

2.2.5 光伏磷酸铁锂电池及BMS储能治理系统
接纳磷酸铁锂作为正极质料的锂离子电池，磷酸铁锂晶体中的P-O键稳固，难以剖析，即便在高温或过充时也不会像钴酸锂一样结构崩塌发热或是形成强氧化性物质，具有优异的清静性。
磷酸锂电池先容
磷酸铁锂电池，是指用磷酸铁锂作为正极质料的锂离子电池，磷酸铁锂晶体中的P-O键稳固，难以剖析，即便在高温或过充时也不会像钴酸锂一样结构崩塌发热或是形成强氧化性物质，因此拥有优异的清静性。
1．清静性领先
质料/电芯级6重清静装置，开关盒系统级双重� ；せ芈�，确保系统清静性 ；从电芯到系统具有全球级清静性权威认证：UL1642、UN38.3、UL1973、VDE、JET。
?内置可靠的清静阀，当过充电或温度急剧上升时，陪同者副反应爆发，单体内压增添到一定值，清静阀自动开启泄气，避免电池鼓胀或爆炸 ；
?隔膜接纳耐高温陶瓷涂布手艺，避免由枝晶或电池遭攻击时造成的内部短路，高温时切断锂离子传输通道。
?内置正极包管丝（即正极通过熔丝与外壳相连），当电池短路或过充电等意外时，内置正极包管丝熔断，起� ；ぷ饔� ；
?负极具有过充电的� ；ぷ爸肙SD，过充电等滥用情形下，单体内部气压上升，诱发OSD变形，充电电流迂回至壳体回路，促使正极包管丝熔断，切断充电回路 ；
?正极性铝质方形外壳，具有优异的导热散热性能，又能阻止外貌侵蚀，在恒久使用时阻止电解质的走漏 ；
?壳体内置放针刺� ；げ悖∟SD），当外壳被尖锐硬物刺穿时，NSD层提前与壳体形成回路，降低电芯短路危害。
?回路断路器可阻止电池组因外部短路造成的损害。

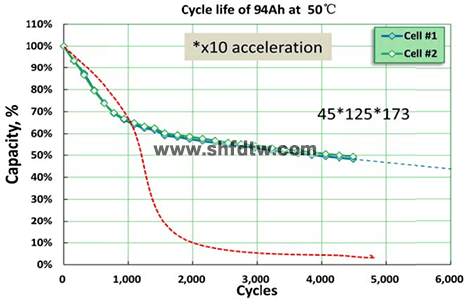

2．优异的电化学性能
循环寿命长、耐受性强，优异的崎岖温性能 ；

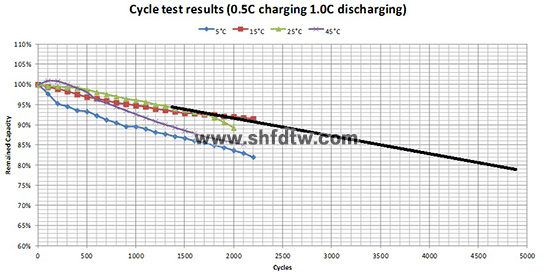

?圆形电芯设计，极高的电解液量和电解液坚持率（相较量软包电池），确保单体电芯在25℃下，@0.5C1C、DOD100%、 EOL80%循环次数高于4000次，同款产品已大批量应用在电动车领域，其性能也获得多家车企的验证，该产品储能领域应用，建议放电倍率在0.5C以下，预期其循环寿命远高于6000次。
3．剩余容量无瞬间跌落特征
EOL低于50%，放电性能仍能展望 ；
圆形电芯设计极高的电解液坚持率，电池生命周期内不保存电解液的干枯（与软包电池相比），纵然容量衰减到50%，剩余容量不会泛起“瞬间跌落”征象。意味着更长的资产使用率和更高的投资回报率。
4．系统适用性强
圆形铝壳电芯、标准化模组、通用型机架设计，便于规� ；樽�，无邪的系统组合，可知足种种定制化需要 ；
?宽阔的系统电压规模，通过差别的串联组合可提供差别电压品级的电池系统。
?宽阔的系统容量规模，通用型机架式并联组合可提供容量多样式电池系统�？梢杂屑甘叩郊刚椎墓婺９┭≡�。
5．系统易于装置、维护
系统部件�？榛杓�，标准机架装置，所有接线端子前端设计，易于装置维护。
参数如下：
|
序 号 |
项 目 |
参 数 及 要 求 |
|
|
1 |
电池信息 |
电池规格型号 |
48V50Ah |
|
2 |
标称容量 |
50Ah |
|
|
3 |
电池�？楸瓿频缪� |
50V |
|
|
4 |
单体电池标称电压 |
3.2V |
|
|
5 |
电池�？榈牡ヌ遄楹戏椒� |
16串 |
|
|
6 |
电池�？橹亓浚╧g） |
≈65 |
|
|
7 |
充电参数 |
最大充电电流（A） |
50 |
|
8 |
电池�？槌涞绲缪构婺＃╒） |
45～54 |
|
|
9 |
电池�？槌涞缱柚沟缪� |
52.5V～54 |
|
|
10 |
标准充电要领 |
20A均充至52.5V-54V浮充 |
|
|
11 |
电池�？槌涞缡奔� |
5~6h（20A） |
|
|
12 |
放电参数 |
最大放电电流（A） |
100 |
|
13 |
电池�？榉诺绲缪构婺＃╒） |
54～45 |
|
|
14 |
电池�？榉诺缱柚沟缪� |
45V |
|
|
15 |
单体电池放电阻止电压 |
2.82V |
|
|
16 |
短路� ；げ问� |
短路� ；さ缌�(A) |
250A |
|
17 |
短路� ；ぱ映偈奔�(us) |
500 |
|
|
18 |
短路� ；せ指捶椒� |
毗连充电器 |
|
|
19 |
自耗及休眠参数 |
事情时电路内部消耗(mA) |
≤70 |
|
20 |
休眠时内部消耗(uA) |
≤2000 |
|
|
21 |
外壳 |
外壳材质 |
镀锌钢板,外貌喷塑 |
|
22 |
电池组 形状尺寸 |
高度（mm） |
89 |
|
23 |
宽度（mm） |
410(带挂耳总宽度)，440（箱体） |
|
|
24 |
长度（mm） |
410（箱体深度） |
|
|
25 |
装备重量 |
|
24KG （电池） |
|
26 |
事情及存贮 |
事情温度 |
充电：0～45℃ ；放电：-20～60℃ |
|
27 |
存贮温度 |
-10～35℃ |
|
|
28 |
相对湿度 |
5%～85% |
|
|
29 |
治理系统（BMS） |
治理系统功效 |
单体电压治理、总电压治理、充放电温度治理、充放电流治理、电池平衡治理、过充� ；ぁ⒐疟 ；ぁ⒐卤 ；ぁ⒐鞅 ；ぁ⒍搪繁 ；さ�。 |
磷酸铁锂电池系统的BMS系统分三级治理，划分为托盘BMS(Tray BMS)、机柜BMS (Rack BMS)、系统BMS(System BMS),每级BMS主要功效如下：
a)Tray BMS (TBMS，托盘级，控制20个单体电芯，内置在模组内) : 监测单体电芯的电压、温度和单个托盘的总电压， 并通过CAN协议向上级BMS实时转达以上信息，能够控制单体电芯的电压平衡性。
b)Rack BMS (RBMS，机架级，控制10个或多个TBMS，内置在开关盒内)： 检测整组电池的总电压、总电流，并通过CAN协议向上级BMS实时转达以上信息。 能够显示电池充放电时容量、康健状态，对功率的展望、内阻的盘算�？刂萍痰缈睾团碳兜ノ坏缪沟钠胶庑�。
c)System BMS (SBMS,系统级，最多控制48个RBMS)： 网络下级RBMS信息，能够实时对电池剩余容量、康健状态举行预估，功率的展望、内阻的盘算。通过RS-485或Modbus-TCP/IP 的方法与上位和外部系统举行通讯。
d)每级BMS实现功效如下
|
功效 |
System BMS |
Rack BMS |
Tray BMS |
|
|
检测 |
Rack 电压/电流 |
- |
○ |
- |
|
Cell 电压/温度 |
- |
- |
○ |
|
|
Module 电压 |
- |
- |
○ |
|
|
盘算 |
容量预计 |
○ |
○ |
- |
|
康健状态预计 |
○ |
○ |
- |
|
|
功率展望 |
○ |
○ |
- |
|
|
电阻盘算 |
○ |
○ |
- |
|
|
控制 |
电扇控制 |
- |
- |
○ |
|
开关控制 |
- |
○ |
- |
|
|
电压平衡 |
- |
○ |
○ |
|
|
通讯 |
CAN |
○ |
○ |
○ |
|
RS-485 or Modbus-TCP/IP |
○ |
- |
- |
|

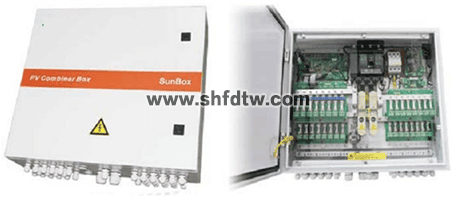

2.2.6 汇流箱
在太阳能光伏发电系统中，为了镌汰太阳能光伏电池阵列与逆变器之间的连线，用户可以将一定命目、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入PVS 系列光伏汇流箱，在光伏汇流箱内汇流后，通过光伏专用直流断路器输出，与光伏逆变器配套使用从而组成完整的光伏发电系统。
光伏阵列的正极和负极的每一起中均装置一直流熔丝，然后通过汇流母排并联，正极直流熔丝均通过用以检测电流的电撒播感器与所述汇流母排并联 ；电撒播感器用以检测电流并实现通讯的检测板毗连。
光伏汇流箱电流检测单位接纳一体化结构设计，将若干个电流检测元件的检测信号，集中传输至微控制器，微控制器再将信号传送至上位机。通过智能测控�？榈牡氐�，快速定位，具有系统维护简朴快捷，运行越发经济和现场维护利便的特点。
该汇流箱具有以下特点：
壁挂式装置，箱体接纳冷轧钢板弯制而成，冷轧钢板厚度 1.5mm。箱体结构密封、防尘、防潮，有足够的强度和刚度，外貌喷漆及密封质料耐侵蚀、抗氧化。防护品级 IP65，知足室外装置使用要求 ；
汇流箱箱体设有光伏阵列电缆进线孔，可同时接入 8 路电池串列（8正8负） ，直流输出出线孔（4正4负） ，以及接地线引出电缆孔，电缆引出孔加装胶垫 ；
?冷轧钢板，防护品级IP65，知足室外装置的要求，可直接挂在电池支架上 ；
?可同时接入8路光伏组串，每路光伏组串的最大开路电压可达DC1000V ；
?每路光伏组串输入回路的正负极都设置高压直流熔丝，其耐压值可达DC1000V，额定电流为15A ；
?直流汇流输出的正极对地、负极对地、正负极之间配有光伏专用防雷器 ；
?直流汇流的输出端配有可分断的直流断路器 ；
?防雷器失效报警 ；
?直流拉弧检测及切断输出功效。
2.2.7 配套教学资源
★1、在线教育课程开放平台（具有软件著作权，配1个登录帐号）:
1）本系统是互通教学多元化治理平台，将古板的各个平台系统实验整合，集中互通治理，解决多平台、多账号难以治理、数据库疏散无法集中统计等问题。系统包括了：在线教务治理系统、在线课程资源治理平台、在线习题库平台、在线考试审核平台、线上视频课程治理平台及线上虚拟仿真教学治理平台，真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍收罗教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频名堂MP4、FLV等 ；多个虚拟仿真内容接纳unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包括win xp）软件。
3）为了教学的统一性要求在线教育平台与实训装置是统一个生产商！
4）配套微课内容不少于30课时。
★2、实验室智慧用电清静控制系统
智能电源治理系统具有过温、短路、过流、过压、欠压、失压、功率限制7大� ；すπ� ；电源具有一键锁定功效，处置惩罚故障时，避免泄电� ；て骱险�，造成触电危险 ；电源具有故障锁定功效，爆发故障导致跳闸时，不强人为上电，只能通过远程扫除故障后，才华上电乐成 ；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情形下，课堂整套智能电源治理系统可离线自力运行。
1、智能终端：智能电源治理系统以32位ARM为焦点，接纳4.3寸彩色触摸屏为人机交互界面，实时监控装备运行情形，提供Zigbee、CAN等多种通讯模式，具备语音播报功效。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数 ；装备时间治理包括年月日时间的显示 ；用户通过刷卡方法请求开启装备，PC端举行授权之后，装备可启动使用，PC端可分时预约装备的启动和阻止！
2、手机APP：用电状态界面实时显示目今电压、电流、有无功功率、电能、装备温度、泄电电流值等 ；用电数据界面能智能查找近2年用电数据，设置界面能设置限制电能值、负载值、装备超温值、过欠压值、过欠压恢复时间值等。后台审查报警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑性冻炭刂浦悄芸氐耐ǘ�。
3、PC端软件：每个装备状态信息显示，具有多个子界面，具有故障剖析，用电能效剖析、集中治理、小我私家中心资料治理、用户报警定位跟踪与信息统计 ；具有治理员信息修改与权限治理等功效�？梢患艉凸乇账凶氨�，可单独控制每台装备的开关！
4、后台系统：包括账号治理、装备治理、报修治理、用户治理，装备治理：①、包括监控治理：实时视频监控每个课堂，可一键预览所有装备的在线和运行情形，剖析装备使用率及运行时间！②、包括装备节点：可显示装备所在位置、编码名称、挂载情形、用户编辑、用户盘问等。
5、报修治理：用户可举行远程报修，反应装备故障信息，编辑报修情形，后台可举行远程维护，实时跟进，以有用解决用户装备维护。
6、用户治理：可连通手机号，对账户举行一对一的清静加密，实名认证，避免账户泄密、防盗，现场数据毗连云平台后台数据库治理。
现场需对功效逐一演示，提供有用、权威的证实文件，佐证该产品的可靠、清静、先进性。
★3、仿真软件：
1） 新能源教学系统仿真软件（具有软件著作权，网络版）
A、多媒体教学软件概述
1、通过该软件可以系统性学习太阳能光伏硅质料、电池片、光伏组件、光伏组件隶属质料、光伏应用产品等所有系列光伏知识内容。
2、配备文字与动画展示并先容从原质料至制品包括中心环节加工工艺等与使用要领。
3、多媒系一切自带语音解说，图、文、声并茂展示解说、与系统所述文字同步播放，资助西席对光伏发电课程教案的快速编写，提高学生对新能源专业知识快速掌握和快速学习。
4、多媒体软件组成
(1)太阳能光伏硅质料解说与展示系统
主要功效
1、可以展示种种太阳能光伏电池使用的硅质料实物 ；
2、配备文字与动画展示种种质料的生产工艺与使用要领
3、目录（约11课时）
?光伏硅产品基本情形先容
?硅单质性子：包括硅的物理性子、化学性子、硅的分类与应用
?硅化合物性子：包括二氧化硅、一氧化硅、硅的卤化物、三氯氢硅、硅烷等
?硅的生长原理及定型
?硅的提纯要领：包括化学提纯与物理提纯要领
?多晶硅的制备及其缺陷和杂质：包括冶金硅级制备、高纯多晶硅制备、铸造多晶硅制备
?单晶硅的制备及其缺陷和杂质：包括单晶硅生长、单晶硅的杂质与缺陷
?单晶硅与多晶硅加工要领
?硅薄膜质料：包括非晶硅薄膜质料、多晶硅薄膜质料
?硅质料的测试与剖析要领：包括导电型号丈量、电阻率丈量、少子寿命丈量、霍尔系数的测定、迁徙率的丈量、化学性能剖析、晶体结构剖析等
?硅质料测试与剖析依据标准（GB标准、UL标准、IEC标准、SEMI标准）
(2)太阳能光伏电池片解说与展示系统
主要功效
1、可以展示种种太阳能光伏电池片 ；
2、配备文字与动画展示种种电池片的生产工艺与使用要领
3、目录（约9课时）
?太阳能电池片基本情形先容
?太阳能电池片基本结构剖析
?太阳能电池片分类
?晶体硅太阳能电池片生产工艺：包括生产要领与生产装备先容
?晶体硅太阳能电池片生产主要原质料
?太阳能电池片测试手艺与要领：包括测试要领与测试装备先容
?太阳能电池片测试依据标准
(3)太阳能光伏组件解说与展示系统
1、可以展示种种太阳能光伏光伏组件 ；
2、配备文字与动画展示种种光伏组件的生产工艺与使用要领
3、目录（约10课时）
?太阳能电池组件基本先容
?太阳能电池组件的分类及种种组件的优弱点
?太阳能电池组件的生产工艺先容及相关装备
?太阳电池组件的评定标准
?太阳能电池组件的测试要领与测试装备
?太阳能电池组件的生长偏向
(4)太阳能光伏组件隶属质料解说与展示系统
主要功效
1、可以展示种种太阳能光伏光伏组件隶属质料 ；
2、配备文字与动画展示种种光伏组件隶属质料的生产工艺与使用要领
3、目录（约7课时）
?太阳能组件隶属设施情形先容
?太阳能组件对钢化玻璃的详细要求
?太阳能组件对支架铝型材的详细要求
?太阳能组件对EVA封胶的详细要求
?太阳能组件对TPT背板的详细要求
?太阳能组件隶属设施检测要领
?太阳能组件隶属设施测试标准
* B、展收解说内容目录（图、文、声并茂）：
2.1 太阳能光伏应用产品解说与展示系统（约5课时）
2.1.1 太阳能发电系统：
2.1.2 家用太阳能发电机直流系统多媒体电视机
2.1.3 太阳能便携电源：
2.1.4 太阳能杀虫灯
2.1.5 太阳能警示灯
2.1.6 太阳能野营灯
2.2 太阳能光伏发电基来源理
2.3 太阳能光伏发电系统组成部分先容
2.4 太阳能光伏发电系统设计要领
2.5 太阳能光伏电站施工建设要领
2.5.1、项现在期考察
2.5.2、项目建设前期资料及批复文件
第一阶段：可研阶段
第二阶段：获得省级/市级相关部分的批复文件
第三阶段：获得开工允许
2.5.3、项目施工图设计
2.5.4、项目实验建设
2.5.5、带电前的必备条件
2.6太阳能光伏并网电站先容
2.6.1、光伏并网电站简要形貌
2.6.2、光伏并网电站装备组成
2.6.2、光伏并网电站装备功效
2.7 家用型太阳能电站建设计划
2.7.1、项目概述
2.7.2、计划设计 （附详细计划设计）
（一）用户负载信息
（二）系统计划设计
（三）效益盘算：
2.8 逆变器基来源理先容
2.9 控制器基来源理先容
主要作用：
在小型光伏系统中，用来� ；ば畹绯� ；在大中型系统中，起平衡光伏系统能量、� ；ば畹绯丶罢鱿低痴Ｔ诵械� ；
光伏控制器应具有以下功效：
①避免蓄电池过充电和过放电，延伸蓄电池寿命 ；
②防 止太阳能电池板或电池方阵、蓄电池极性接反 ；
③避免负载、控制器、逆变器和其他装备内 部短路 ；
④具有防雷击引起的击穿� ；� ；
⑤具有温度赔偿的功效
⑥显示光伏发电系统的 种种事情状态，包括：蓄电池（组）电压、负载状态、电池方阵事情状态、辅助电源状态、 情形温度状态、故障报警等。
5、光伏控制器按电路方法的差别，可分为并联型、串联型、脉宽调制型、多路控制型等 ；
6、按组件输入功率分：小功率型、 中功率型、大功率型及专用控制器（如草坪灯控制器）等 ；
光伏控制器性能特点：
1.小功率光伏控制器
?控制器的主要开关器件 ；
?运用脉冲宽度调制（PWM)控制手艺 ；
?具有单路、双路负载输出和多种事情模式 ；
?具有多种� ；すπ� ；
?系统事情状态、蓄电池的剩余电量等的转变 ；
?具有温度赔偿功效
2、中功率光伏控制器
?负载电流大于15A的控制器为中功率控制器。
?系统状态显示 ；
?可编程设定负载的控制方法 ；
?多种� ；すπ� ；
?浮充电压的温度赔偿功效 ；
?具有快速充电功效 ；
?通俗充放电事情模式、光控开/关、光控开/时控关事情模式
3、大功率光伏控制器
?大功率光伏控制器接纳微电脑芯片控制系统，控制功效更强，可实现重大历程控制。
光伏控制器主要手艺参数：
系统电压、最大充电电流、太阳电池方阵输入路数、电路自身消耗、充满断开或过压关断电压（HVD) 、欠压断开或欠压关断电压（LVD)、蓄电池充电浮充电压、温度赔偿、使用或事情情形温度规模、其他� ；すπ�
控制器的额定负载电流：
即控制器输出到直流负载或逆变器的直流输出电流。该数据要知足负载或逆变器的 输入要求。
2） 三菱PLC与变频器仿真教学软件（网络版，具有软件著作权）
一、产品手艺要求
软件PLC产品依据中华人民共和国劳动和劳动清静行业标准（LD/T81.2－2006）《“维修电工”职业手艺实训和判断装备手艺规范》与教育部有关专业教学纲要而设计研制，包括可编程控制器和变频器在内的26个项目，每个项目又凭证需要设有：实训目的、实训器件、器件结构、I/O分派、T型图、电路毗连、通电运行等多种�？�，基本涵盖了国家维修电工中级、高级和技师判断审核关于可编程控制器和变频器的应知应会所有要求。软件以手艺为焦点，项目为引领，使命为驱动，职场情形为配景，操作办法为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、历程性、交互性和无邪性于一身，性价比极高。该软件不但可以作为实训教学应用，其大宗的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。为电气自动化、机电一体化等电工电子专业的手艺实训、判断信息化、现代化提供了富厚不可或缺的教学资源。
二、产品内容要求
|
级别 |
内容 |
备注 |
|
中级 |
PLC事情原理控制、程序的执行历程、电念头的起�？刂�、电念头的正反转控、电念头循环正反转控制、三速电念头控制 |
|
|
高级 |
星/角起动控制、电念头正反转能耗制动控制、彩灯循环控制、数码管的点亮控制、巨细球传送装置控制、浅易机械手的控制 |
|
|
技师 |
电镀生产线的控制、自动交通灯的控制、皮带运输线的控制、工业洗衣机的控制、恒压供水系统的控制、小推车控制、停车场车位的控制、变频器的PU操作、变频器的EXT操作、变频器的组合操作 |
|
|
综合 |
手持编程器的操作、X62W万能铣车、Z3050摇臂钻床、CA6140型车床 |
|
2.3氢燃料电池发电系统
燃料电池接纳空冷自增湿的PEMFC电池，镌汰了水泵、水箱、增湿器、增压泵等隶属装备，使电堆控制更精练、可靠。燃料电池系统除了焦点部分质子交流膜燃料电池堆外，还需要一些辅助器件发电系统才华正常事情。总的来说，一个完整的燃料电池系统大致上由燃料电池发电系统和控制辖档徒大部分组成，如图2所示。其中，燃料电池发电系统主要由质子交流膜燃料电池堆、氢气供应单位、氧气或空气供应单位、DC/DC四部分组成。而控制单位部分属于控制系统。
燃料电池发电系统组成示意图
燃料电池发电系统组成
1、燃料电池堆：
氢气和氧气在其内部爆发电化学反应并释放电能，是整个系统的焦点。
2、氢气供应单位（H2）
本系统指由制氢装备，储氢系统及供氢管路组成。制氢装备制氢，并由储氢系统通过管路向燃料电池堆提供特定压力的氢气。
3、空气供应单位：
不中止地向燃料电池提供电化学反应所需的氧气，以确保质子交流膜燃料电池实现一连稳固的运行发电。
4、DC/DC：
氢燃料电池所爆发的电能为直流电，其输出电压不但受内阻影响并且随着负载的转变而改变。因此，为包管供电性能的稳固，在燃料电池系统输出端，须设置功率变换单位DC/DC，主要包管负载一连转变时，将输出电压稳固在合适的规模。
5、控制单位：
控制单位是燃料电池发电系统的焦点，用来吸收数据收罗系统收罗的数据，并对它们举行剖析，凭证剖析的效果来控制执行机构完成响应的行动�？绽渥栽鍪剂系绯胤⒌缦低车目刂频ノ煌ü刂葡低场⒌缟取⒌绱欧Ъ纯砂苋剂系绯卣Ｊ虑�。
燃料电池系统事情示意图
|
类型 |
基于PASH手艺的空冷自增湿燃料电池 |
|
|
性能 |
额定功率 |
2000W* |
|
额定电压 |
72V |
|
|
额定电流 |
33.5A |
|
|
电压规模 |
32-65V |
|
|
燃料效率 |
≥50% |
|
|
燃料 |
氢气纯度 |
≥99.95% |
|
氢气事情压力 |
0.15–0.5bar |
|
|
氢气消耗量 |
58.4L/min（定额功率） |
|
|
氧化剂/冷却剂 |
空气 |
|
|
空气压力 |
常压 |
|
|
物理特征 |
质量 |
Kg |
|
体积（长宽高） |
683mm*210mm*273mm |
|
|
事情条件 |
情形温度 |
-5-40℃ |
|
情形湿度（RH） |
20%-95% |
|
|
控制盒 |
体积（长宽高） |
145mm*100mm*85mm |
|
重量 |
1.5kg |
|
|
电磁阀（两个） |
尺寸（长宽高） |
76mm×36mm×78mm（单个） |
|
重量 |
0.5Kg（单个） |
|

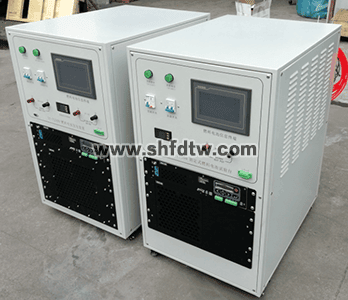

2.4 50KW 储能双向变流装置
储能逆变器接纳了先进的数字控制手艺，优化了控制性能并且提高了系统的可靠性，适合于差别电池充放电需要，并且在结构上举行�？榛杓�，利便装置与维护。
2.4.1 其主要性能特点如下：
?可以接受电网调理，通讯方法有RS485、CAN、以太网等
?并网模式、离网模式、混淆模式等多种事情模式
?多种并网充放电方法，包括直流侧充放电模式和交流侧充放电模式
?具有低电压穿越和无功赔偿功效
?具有自主调频调压和受控调频调压功效
?离网自力逆变功效，可由储能逆变器建设微网系统，包管主要负载供电
?可以多台逆变器自力逆变并联
?离网带三相不平衡负荷能力强
?110%额定输出功率可实现长时间运行
?接纳了交直流双路输入电源冗余供电模式，确�？刂频缭吹母呖煽啃�
?防护品级为IP21，具有防滴水功效，具备防凝露功效
?产品寿命长：接纳膜电容设计，寿命抵达30年
手艺参数：
|
产品型号 |
PWS1-50K |
|
|
|
电池侧参数 |
|
|
|
|
直流电压规模 |
500V~850V |
||
|
直流最大电流 |
110A |
||
|
最大直流功率 |
55kw |
||
|
交流并网参数 |
|
|
|
|
额定输出功率 |
50kW |
||
|
额定电网电压 |
400V |
|
|
|
电网电压规模 |
±15% |
||
|
电网频率规模 |
50Hz/60Hz |
||
|
电网频率规模 |
±2.5Hz |
||
|
交流额定电流 |
72A |
|
|
|
输出THDi |
≤3% |
||
|
并网功率因数 |
-1~+1 |
||
|
交流离网参数 |
|
|
|
|
交流离网电压 |
400V |
|
|
|
交流电压可调理规模 |
±10% |
||
|
交流离网频率 |
50Hz/60Hz |
||
|
离网输出THDu |
≤2%（线性负载） |
||
|
系统参数 |
|
|
|
|
整机最高效率 |
97.3% |
|
|
|
接线方法 |
三相三线 |
|
|
|
隔离方法 |
工频隔离 |
|
|
|
冷却方法 |
强制风冷 |
||
|
噪声 |
70dB |
||
|
温度规模 |
-20℃~50℃ |
||
|
防护品级 |
IP20 |
||
|
海拔 |
3000M |
||
|
湿度规模 |
0~95% |
||
|
尺寸 |
800*2160*800 |
|
|
|
重量 |
465kg |
|
|
|
通讯方法 |
|
|
|
|
显示 |
触摸屏 |
||
|
上位机通讯方法 |
ModBusTCP/IP |
||
|
通讯接口 |
网口、RS485、CAN |
||
2.4.2 基本功效
2.4.2.1 蓄电池充放电控制
?储能逆变器能够对蓄电池举行充电和放电。充电功率和放电功率可由操作者选择。充放电指令的种种模式由上位机修改。
?充电模式包括恒流充电、恒压充电、恒功率充电（DC） 、恒功率充电（AC）等。
?放电模式包括恒流放电、恒压放电、恒功率放电（DC） 、恒功率放电（AC）等。
2.4.2.2 无功功率控制
?储能逆变器能够对功率因数和无功比例举行控制。功率因数和无功比例的控制应该通过注入无功功率来实现。
?功率因数设置的规模为0.9（超前）--0.9（滞后） ，无功比例设置最大为额定功率的30%。
?逆变器在执行充电和放电功效时都能够实现该功效。由上位机和触摸屏举行无功功率设置。
2.4.2.3 离网系统自力逆变控制
储能逆变器在离网系统中具有自力逆变功效，能够稳固输出电压和频率，为种种负载供电。自力逆变包括自动模式和被动模式。
自动模式：
储能逆变器在自力逆变运行状态时，爆发可恢复的故障后逆变器故障� ；�，当故障恢复后无需举行人为操作，逆变器能自动启动自力逆变，恢回复来的运行状态。
被动模式：
逆变器在自力逆变运行状态时，爆发故障后逆变器故障� ；�，当故障恢复后需要人为重新设置启动指令，逆变器才华启动自力逆变。
2.4.3 事情状态
该储能逆变器有“初始� ；薄ⅰ巴 ；薄ⅰ按薄ⅰ霸诵小薄ⅰ敖羝韧 ；薄ⅰ肮收稀钡燃钢肿刺�。
初始� ；�
初始� ；Ｊ绞侵副蘸夏姹淦鞯男畹绯囟硕下菲�，通过蓄电池对控制电路供电，并检测蓄电池电压是否知足正常事情电压。
此模式下系统举行自检，当自检通事后逆变器从初始� ；Ｊ阶胪 ；Ｊ�。
� ；�
逆变器在没有经由任何指令操作或调理时，系统处于� ；刺�。
在� ；Ｊ较履姹淦鹘邮艽ッ良吧衔换闹噶畈僮骱偷骼�，当知足运行的事情条件时逆变器从� ；朐诵心Ｊ�。
在运行后，若是吸收到� ；噶詈�，逆变器从运行转为� ；刺�。
待机
在� ；蛟诵心Ｊ较�，逆变器接受触摸屏及上位机的待机指令操作和调理，可以转为待机状态。待机状态时逆变器交流和直流主接触器闭合，系统处于热备用状态，当触摸屏或上位机举行指令操作和调理时，逆变器可以快速的进入响应的状态。
运行
运行模式包括并网模式和离网模式，并网模式分为充电、放电。离网模式包括自动离网和被动离网。
在并网模式下，逆变器能够举行电能质量调理以及无功功率控制。在离网模式下，逆变器能向负载提供稳固的电压和频率输出。
故障
当储能系统泛起故障时，逆变器会阻止事情，将交直流侧的接触器连忙断开使机械的主电路与电池、电网或负载脱离。
系统此时一连监测故障是否消除，若是故障未消除，则坚持故障状态 ；若是故障消除，默认30秒以后进入� ；刺�，重新接受指令及调理。
紧迫� ；�
“紧迫� ；蹦Ｊ绞侵冈诠收匣蛭＜笔�，按下紧迫� ；磁ダ词勾⒛苣姹淦髯柚乖诵�。
需要再次开机时，紧迫� ；磁ケ匦杷煽糇刺�，才华重新启动储能逆变器。
关机
若储能逆变器处于正常的“运行”模式，用户需要使机械阻止运行举行一样平常的维护或磨练操作，便可通过上位机发出� ；噶罾词勾⒛苣姹淦髯柚故虑�。并断开交直流侧的接触器和断路器，确保内部已完全断电。
状态切换
当逆变器开机进入初始� ；�，控制系统将完成自检，以验证控制和传感器系统的完整性。
监控和� ；すπдＦ舳�，逆变器进入� ；刺�。� ；刺�，储能逆变器封闭IGBT脉冲，断开交直流接触器。待机状态时，储能逆变器封闭IGBT脉冲，但闭合交直流接触器，逆变器处于热备用状态。

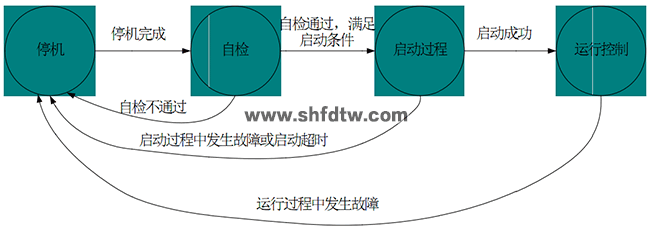

储能逆变器可以在差别模式中转换，需要知足的转换条件如图5-1所示。
事情模式转换图
有 STS �？榈� PWS1-50K/100K/150K 双向储能变流器拓扑图
2.4.4 事情模式
2.4.4.1 模式先容
储能逆变器运行模式可分为并网模式与离网模式。
并网模式
在并网模式下，逆变器可实现充电和放电功效。
?充电包括恒流充电、恒压充电、恒功率充电（DC） 、恒功率充电（AC）等。
?放电包括恒流放电、限压放电、恒功率放电（DC） 、恒功率放电（AC）等。
另外，在并网模式下，还具有功率因数和无功调理、低电压穿越、自动孤岛等功效，用户可
以凭证需要举行设置。
离网模式
该模式可通过上位机或逆变器的触摸屏来设定。当逆变器设定为此模式时，逆变器向负载提
供压恒频的交流电源。
离网模式包括自动模式和被动模式
自动模式：
逆变器在自力逆变运行状态时，爆发可恢复的故障后逆变器故障� ；�，当故障恢复后无需举行人为操作，逆变器能自动启动自力逆变，恢回复来的运行状态。
被动模式：
是指逆变器在自力逆变运行状态时，爆发故障后逆变器故障� ；�，当故障恢复后需要人为重新设定启动指令，逆变器才华启动自力逆变。
2.4.4.2 模式转换
储能逆变器在并网模式下，充电和放电功效状态之间的切换可直接举行，不需要进入待机状态。
储能逆变器必需是在没有电网的情形下，自力逆变才可以运行。
2.2.5 逆变器功效
2.2.5.1 低电压穿越
《电站接入电力系统手艺划定》中划定：大中型电站应具备一定的低电压穿越（Low Voltage Ride Through，缩写为LVRT）能力。
详细的低电压穿越要求为：当电力系统爆发差别类型故障或扰动引起电站并网点的电压跌落时，在一定的电压跌落规模和时间距离内，电站能够包管不脱网一连运行。别的，还应知足下述要求。
有功功率恢复
对电力系统故障时代没有脱网的发电站，其有功功率在故障扫除后应快速恢复，自故障扫除时刻最先，以至少30％额定功率/秒的功率转变率恢复至故障前的值。
动态无功支持能力
在低电压穿越历程中电站还应凭证需要向电力系统注入无功电流。 关于通过220kV （或330kV）发电搜集系统升压至 500kV（或 750kV）电压品级接入电网的发电站群中的发电站，当电力系统爆发短路故障引起电压跌落时，发电站应能向电网注入切合要求的动态无功电流。
零电压穿越能力：
当发电站并网点电压跌至0时，发电站应能不脱网一连运行0.15s。

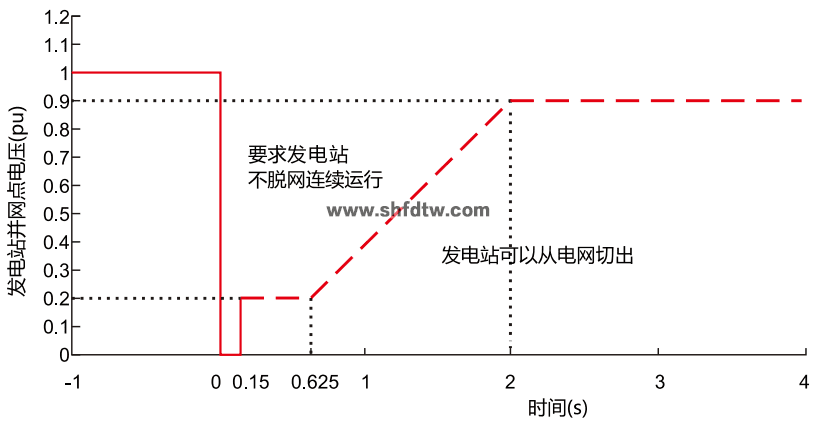

图7-1 大中型电站的低电压耐受能力要求
2.2.5.2 温度降额功效
当情形温度低于50℃时，逆变器可恒久运行于1.1倍过载工况 ；当情形温度抵达55℃时，逆变器仍可包管额定功率输出 ；当情形温度高于65℃，逆变器进入� ；つＪ�。
图7-2 逆变器温度降额功效
|
情形温度T |
逆变器运行工况 |
|
T≤50℃ |
逆变器可恒久运行于1.1倍过载工况 |
|
50℃ |
逆变器按10kW/℃的斜率降额运行 |
|
55℃ |
逆变器按50kW/℃的斜率降额运行 |
|
T>65℃ |
逆变器进入� ；つＪ� ； 待情形温度降到 55℃以下时，逆变器将自动重启运行。 |
2.2.5.3 � ；すπ�
储能逆变用具有完善的� ；すπ�，当输入电压或者电网泛起异常情形时，均可以有用行动，� ；ご⒛苣姹淦鞯那寰苍诵�，直到异常情形消逝后，再继续并网发电。� ；は畎ǎ�
y 直流过/欠压� ；�
当储能电池的直流电压凌驾允许电压规模时，储能逆变器会阻止事情，同时发出警示信号，并且在触摸屏上显示故障类型。
储能逆变器能够迅速检测到异常电压并做出反应。
y 电网过/欠压� ；�
当储能逆变器检测到电网电压凌驾允许电压规模时，储能逆变器会阻止事情，同时发出警示信号，并且在触摸屏上显示故障类型。
储能逆变器能够迅速检测到异常电压并做出反应。
y 电网过/欠频� ；�
当储能逆变器检测到电网频率波动凌驾允许规模时，储能逆变器会阻止事情，同时发出警示信号。并且在触摸屏上显示出故障类型。
储能逆变器能够迅速检测到异常频率并做出反应。
y 孤岛� ；�
当储能逆变器检测到电网电压为0或电网频率凌驾允许规模时，储能逆变器会阻止事情，同时发出警示信号，并且在触摸屏上显示故障类型。
储能逆变器能够迅速检测到异常电压并做出反应。
当储能逆变器处于防孤岛效应� ；さ淖刺�，储能逆变器内部的高电压仍然保存，若举行磨练和维护操作，务必举行关断空开，放电处置惩罚。确认清静后方可操作。
y 交流过流� ；�
当储能电池的功率凌驾储能逆变器允许的最大直流功率时，储能逆变器将会限流事情在允许的最大交流功率处，当检测到交流电流大于1.2倍额定电流时，储能逆变器会阻止事情� ；指凑：�，储能逆变器应能正常事情。
y 交流泄电流� ；�
储能逆变用具有接地� ；すπ�，接地线缆安顿了泄电撒播感器，当检测到泄电流凌驾2A时，机械连忙� ；�。当电流小于1.5A时，� ；た上�。并通过触摸屏显示出故障。
y �？楣卤 ；�
储能逆变器的IGBT �？槭褂昧烁呔鹊奈露却衅�，能够实时监测�？槲露�，当温度泛起过高情形时，DSP 将发出指令，使储能逆变器阻止运行，以� ；ぷ氨傅奈裙淘诵�。
y 情形过温� ；�
储能逆变器内部使用了高精度温度传感器，能够实时监测机械内部的温度，当温度泛起过高情形时，DSP 将发出指令，使储能逆变器阻止运行或者降额输出，以� ；ぷ氨傅奈裙淘诵�。
y 直流过流� ；�
当储能逆变器检测到直流电流大于1.2倍额定电流时，储能逆变器会阻止事情，同时发出警示信号，并且在液晶上显示故障类型� ；指凑：�，储能逆变器应能正常事情。
y 相位异常
当储能逆变器在初始� ；⑼ ；⒐收献刺戮傩凶约焓狈⒚魉拥缤嗟缪瓜辔挥写硎�，储能逆变器会发出警示信号，并且在液晶上显示故障类型� ；指凑：�，储能逆变器应重新上电自检通过才华正常事情。
y 交流电压不平衡
当储能逆变器检测到三相交流电压之差凌驾允许规模时，储能逆变器会阻止事情，同时发出警示信号，并且在液晶上显示故障类型。
储能逆变器能够迅速检测到异常电压并做出反应。
y 变压器过温
储能逆变器的变压器使用了高精度的温度传感器，能够实时监测�？槲露�，当温度泛起过高情形时，DSP 将发出指令，使储能逆变器阻止运行，以� ；ぷ氨傅奈裙淘诵�。
y �？楣收�
储能逆变器的IGBT�？榫哂凶员 ；すπ�，当�？樽陨砑觳獾侥？橛泄髡飨笫蹦芸焖俚母鳧SP 发送故障信息，DSP 将发出指令，使储能逆变器阻止运行，同时发出警示信号，并且在液晶上显示故障类型。
y 电扇故障
储能逆变器的电扇具有自动检测功效，当检测到电扇不转时能快速的给DSP 发送故障信息，DSP 将发出指令，使储能逆变器阻止运行，同时发出警示信号，并且在液晶上显示故障类型。
y 交直流主接触器故障
当储能逆变器运行状态为待机、并网或离网运行时，检测到交直流主接触器状态为断开时，储能逆变器会阻止事情，同时发出警示信号，并且在液晶上显示故障类型。
y AD采样故障
当储能逆变器在自检时，检测到采样通道零偏值凌驾允许规模时，储能逆变器会发出警示信号，并且在液晶上显示故障类型。
y 极性反接故障
当储能逆变器检测到直流电压为负值时，储能逆变器会发出警示信号，并且在液晶上显示故障类型。

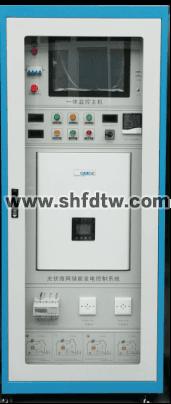

2.6 交流配电柜
系统供电电源：
- 动力电源供电3相 380 V AC, 50Hz N, PE ；三相五线制 ；
- 照明系统 220 V, 50 Hz, N, PE ；
- 控制电压 220 V, 50 Hz, N, PE ；
- 动力系统接口：8组，预留2组
- 控制系统接口：8组，预留2组
实现如下功效：
电流� ；� ；
预留微元接入接口，具有拓展能力。

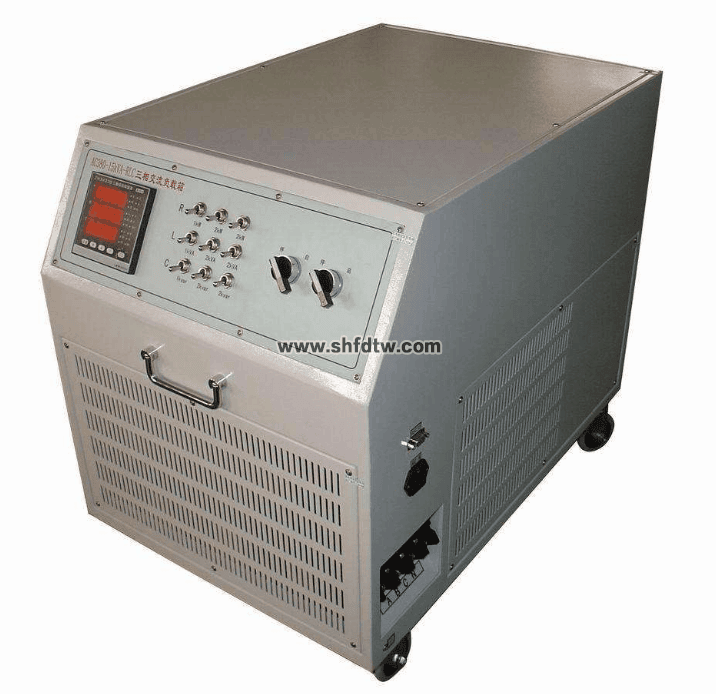

2.7 15kw RLC交流负载系统
要求电池产品特点：
■感性，容性，阻性负载功率可恣意组合，阻性0.001kW～最大功率可调,感性0.001kW～最大功率可调，
容性0.001kW～最大功率可调。知足三相电压不平衡条件下准确调理交流谐振点。
■可凭证性能参数检测要求，可以通过操作面板，恣意组合、设定放电功率。
■模拟交流用电装备谐振爆发，有用准确检测并网逆变器防孤岛效应� ；すπ�。
■检测种种逆变器的事情效率、满负载运行最大输出功率及带载能力。
■模拟种种重大事情情形，检测逆变器在种种情形下的综合事情性能状态。
■可通过收罗数据(需配数据收罗卡),自动寻找谐振点。
■关于3φ4W,380V 50HZ和3φ4W,480V 60HZ两种差别输出规格的逆变器，均能准确容易调试谐振点爆发，
知足防孤岛测试。谐振测试：设置感性功耗=容性功耗，谐振时理论上感性容性无
功功率相互抵消，无功功率=0。
■阻性负载、感性负载及容性负载的最小区分率为1W，可准确模拟交流谐振爆发及知足逆变器调试检测需要。
■可以将丈量数据上传到PC机上，并实现对检测历程数据的历程历程纪录存储功效。
■具有面板操作或远程控制两种操作方法。
■具有过温� ；すπ�。
■接纳新型电阻元件，功率密度高，无红热征象，整机由阻性负载、感性负载和容性负载三部分组成。
■应用于并网逆变器出厂磨练、生产调试、科研开发、实验室电气特征试验、权威机构判断检测等领域。
■应用于使用单位对并网逆变器的产品验收及一样平常维护检测，周全科学检测种种逆变器供电能力，并准确
提供检测报告。
■接纳800×480像素LCD彩屏显示。

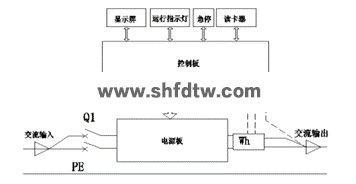

2.8 充电桩系统
概述

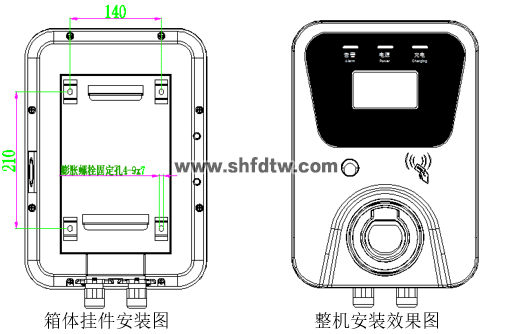

交流充电桩 7kw 系列可为具有车载充电机的电动汽车提供220V 32A 交流充电电源，具有壁挂式和立柱式两种装置方法。
电气参数
?事情电压： 220Vac±20%，1P+1N+1PE 事情电流：≤32A
?事情频率：50Hz±10%
?事情情形及防护性能
?事情温度：-20℃～+50℃ 相对湿度：5%～95%
?海拔高度：≤2000 米
?IP 防护品级：IP54

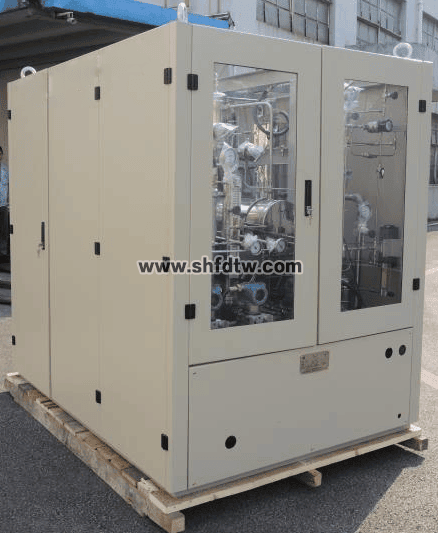

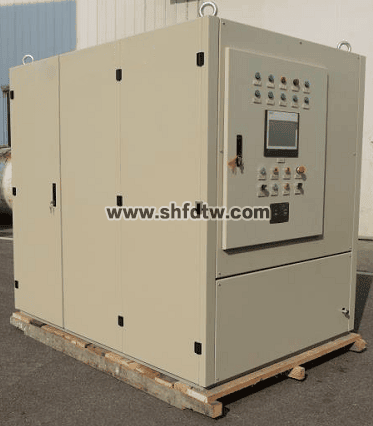

制氢系统（电解槽）

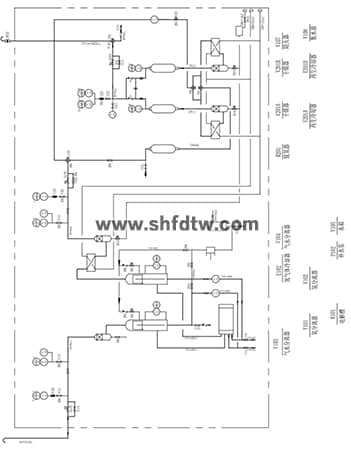

制氢系统的原理
工业软水经纯水装置制取纯水，并送入质料水箱，经补水泵输入碱液系统，增补被电解消耗的水。电解槽中的水，在直流电的作用下被剖析成H2与O2，并与循环电解液一起划分进入框架中的氢、氧疏散洗涤器后举行气液疏散、洗涤、冷却。疏散后的电解液与增补的纯水混淆后，经碱液冷却器、碱液循环泵、过滤器送回电解槽循环，电解。调理碱液冷却器冷却水流量，控制回流碱液的温度，来控制电解槽的事情温度，使系统清静运行。疏散后的氢气由调理阀控制输出，送入氢气储罐，再经缓冲减压后，供用户使用。
本项目中接纳的制氢系统其详细规格如下：
|
氢气产量 |
60L/min (3 Nm3/h) |
|
氢气纯度 |
≥99.8% |
|
氧气纯度 |
≥99.3% |
|
事情压力 |
0.8MPa |
|
直流电耗 |
＜20KWh/m3 |
|
整流器 |
22KW |
制氢系统装备规格
注：系统接入具备AC/DC�？�，具备AC交流接入能力。
上一个产品：5KW光伏储能发电教学系统
下一个产品：碟式（斯特林）光热发电实训系统
新能源景物互补太阳能实训最新产品
-
型号：TW-SNY35B
品名：景物互补发电教学...
-
型号：TW-SNY15
品名：太阳能光伏发电综...
-
型号：TW-SNY26
品名：风力发电系统教学...
-
型号：TW-SNY52B
品名：景物互补工程实训...
企业信息
您只要致电：021-55884001（袁司理）
我们可以解答 景物氢混淆发电暨智能微电网实训系统建设计划 的相关疑问！
我们可以帮您推荐切合您要求的 景物氢混淆发电暨智能微电网实训系统 智能微电网实验室系统 景物互补微电网实训装置 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-65-2820-1.html
2720000.00
沪公网安备: 31011202011929号
