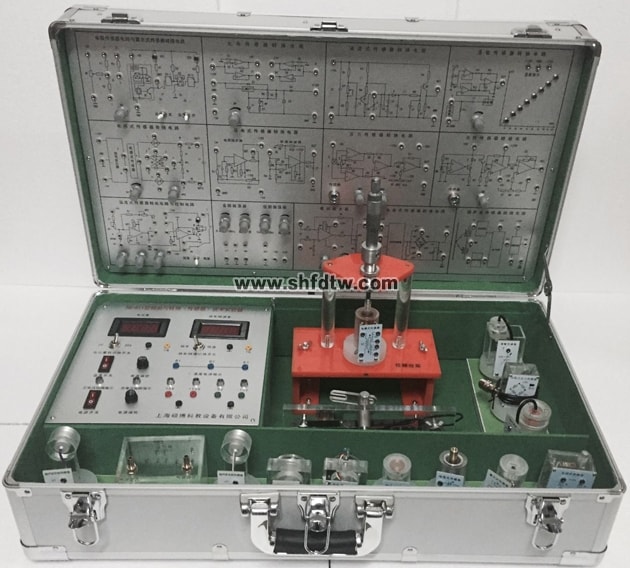

TW-C812传感器检测与转换手艺实验箱


一、概述:

传感器检测与转换手艺实验箱是本公司最新推出为传感器及教学实验而开发的顺应差别种别、差别条理的专业教学实验装备 � ？赏瓿�“传感器原理与应用”、“自动检测手艺”、“工业自动化仪表与控制”、“非电量电测手艺”、“传感器与测控手艺”等课程的教学实验 。为各高等院校、中专与职业手艺学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室装备 。


二、手艺参数：

1、输入电源：AC220V±5%  50±1Hz

2、额定电流：≤5A

3、直流电源：±5V   ±15V

4、稳压系数：±1%

5、电压纹波：≤10mV

6、非线性误差：≤5%

7、丈量精度：≤1%

8、功    耗：100VA

9、输出电流：1A

10、相对温度：-5℃～40℃

11、相对湿度：＜85%（25℃）

12、实验箱形状尺寸：480×400×230mm

三、实验箱功效：

1、实验箱提供四组直流稳压电源：±5V、±15V，具有短路� ；すπ� 。1.2V-12V可调 。二组加热源 。

2、低频信号爆发器：1Hz-30Hz输出一连可调，Vp-p-15V，最大输出电流0.5A 。

3、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器 。

4、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1% 。

5、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1% 。频率丈量规模1-9999 Hz，转速丈量规模1-9999r/min 。

6、机械式压力表：0-40Kpa，精度2% 。

7、手动气压源：0-40Kpa 。

四、传感器检测源：

1、加热源：6V-12V交流电源加热，温度控制规模0~100℃ 。

2、转动源：0-12V直流电源驱动，转速可调规模0~2400转/分 。

3、振动源：振动频率1-30Hz，共振频率13Hz左右 。

五、数据收罗卡及处置惩罚软件：

数据收罗事情12位AD转换、USB接口，区分率由1/22048，采样周期1m-100ms，采样速率可选择，即可单次采样亦能一连采样 。提供的处置惩罚软件有优异的盘算机界面，可以举行实验项目选择与编辑、数据收罗、特征曲线的剖析、较量、文件存取、打印等 。

六、传感器种类及手艺指标：

序号

实 验 模 块

传 感 器 名 称

量 程

精 度

1

电阻霍尔式传感器� ？�

电阻式传感器

± 2mm

± 1.5%

2

霍尔式传感器

≥ 2mm

0.1%

3

光电式传感器� ？�

光电式传感器（直接读出）

0-2400转/分

≤ 1.5%

4

温度式传感器� ？�

温度式传感器

0-80℃

± 2%

5

涡流式传感器� ？�

涡流式传感器

≥ 2mm

± 3%

6

低频振荡器� ？�

涡流测速传感器（直接读出）

0-2400转/分

≤ 1.5%

7

差动放大器� ？�







8

气敏传感器� ？�

气敏传感器

50-2000ppm



9

湿敏传感器� ？�

湿敏传感器

10-95%RH

± 5%

10



霍尔式测速传感器（直接读出）

0-2400 转/分

± 1.5%

11



磁电测转速传感器

0-2400转/分

≤ 1.5%

12



转速传感器

0-2400转/分

≤ 1.5%

七、传感器特点：

1、传感器外壳接纳入口透明有机玻璃与硬聚氯制做，内部装置种种细密传感器 。

2、每种传感器每个自力，传感器上印有原理图与接线口，实验时快捷利便，并且先生可以

带到课堂上授课用 。

3、传感器转换电路板接纳� ？槭浇峁�，� ？樯嫌∮凶辉硗加虢酉呖� 。

4、学校选购可凭证要求增减实验项目，实验项目还可以凭证新产品的开发一直拓展 。

八、传感器实验内容如下：

                    带*为思索实验



实验一

电阻式传感器的单臂电桥性能实验



实验二

电阻式传感器的半桥性能实验



实验三

电阻式传感器的全桥性能实验



实验四

电阻式传感器的单臂、半桥和全桥的较量实验



实验五

电阻式传感器的振动实验*



实验六

电阻式传感器的电子秤实验*



实验七

光电式传感器的转速丈量实验



实验八

光电式传感器的旋转偏向丈量实验



实验九

靠近式霍尔传感器实验



实验十

霍尔传感器的转速丈量实验



实验十一

霍尔传感器的振动丈量实验



实验十二

涡撒播感器的位移特征实验



实验十三

被测体材质对涡撒播感器特征的影响实验



实验十四

涡流式传感器的振动实验



实验十五

涡流式传感器的转速丈量实验



实验十六

温度传感器及温度控制实验（AD590）



实验十七

磁电式传感器的转速丈量实验



实验十八

磁电式传感器的应用实验*



实验十九

气敏传感器的原理实验



实验二十

湿敏传感器原理实验

九、传感器设置清单：

序号

器  件  名  称

单位

数目

备注

1

实验箱

箱

1



2

电阻式霍尔式传感器转换电路

块

1



3

光电式传感器转换电路

块

1



4

涡流式传感器转换电路

块

1



5

温度式传感器转换电路

块

1



6

气敏传感器转换电路

块

1



7

湿敏传感器转换电路

块

1



8

低频振荡器电路

块

1



9

差动放大器电路

块

1



10

电阻式传感器

个

1



11

霍尔式传感器

个

1



12

光电式传感器

个

1



13

涡流式传感器

个

1



14

涡流测速传感器

个

1



15

温度式传感器

个

1



16

磁电测速传感器

个

1



17

气敏传感器

个

1



18

湿敏传感器

个

1



19

霍尔式转速传感器

个

1



20

转速传感器

个

1



21

位移台架

套

1



22

光纤位移台架

个

1



23

测微器

把

1



24

铁片、铜片、铝片各一片

片

3



25

Φ8×4磁钢

粒

1



26

传感器实验指导书

册

1



27

实验毗连导线

条

25



28

数据收罗毗连线

条

1



29

数据收罗处置惩罚软件

盘

1
