TW-B03JC型电动葫芦电气手艺实训装置

    电动葫芦电气手艺实训装置增添了电动葫芦床仿真半实物模子 ，并将机床的电气部分和机床的机械部分有机地毗连在一起。由于将机床的运动所有展现出来 ，因而使教学越发形象生动。电动葫芦电气手艺实训装置适合于维修电工（电工）初、中、高级手艺判断中有关机床电气部分的培训审核。

 9001cc金沙以诚为本(中国)有限公司官网

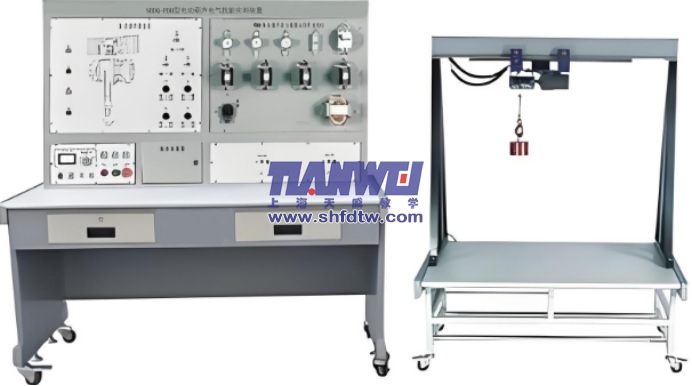

参考图

二、功效特点

1. 电动葫芦半实物仿真模子是参照现实电动葫芦尺寸按一定的比例缩小的设计；

2. 本套装置电气部分的操作 ，能实现电动葫芦种种运动控制 ，它包括：吊钩的起吊和下降、电动葫芦的左右运动 ，极限位置设有限位�；すπ�；

3. 机床电气线路的所有接点 ，在装置的面板上都有测试点 ，便于学员检测故障；

4. 半实物模子上所用电机的电压品级与现实的机床是完全相同；

5. 半实物机床的床身接纳铸件 ，专用模具一次成型 ，滚珠丝杆传动 ，手轮使用现实机床部件 ，贴近真实机床；

6. 半实物机床各部件接纳差别的颜色 ，培训时学生越发容易明确接受；

7. 半实物机床活动导轨外貌接纳高频淬火工艺 ，耐久耐用；

8. 控制部分接纳西门子S7-200 SMART  ，变频器设置西门子v20 0.37KW。



三、手艺性能

1. 输入电源：三相四线～380V±10%  50Hz

2. 事情情形：温度-10℃～+40℃ ，相对湿度＜85%（25℃） ，海拔＜4000m

3. 装置容量：＜0.2kVA

4. 泄电�；ば卸缌鳎骸�30mA；泄电�；ば卸奔洌骸�0.1s

5. 控制屏尺寸：1410mm×725mm×1535mm

6. 半实物模子桌子尺寸：1268mm×723mm×500mm

7. 电动葫芦模子尺寸：1200mm×420mm×1000mm

8. 移动行程：300mm



四、电动葫芦电气手艺实训装备设置

序号

名　称

数 量

备  注

1

电动葫芦电气手艺实训审核装置

1台



2

电动葫芦半实物模子（含实训桌）

1台

配有与电气部分的毗毗邻口 ，通过电缆毗连



五、实训项目与目的

1. 熟悉常用低压电器的机构、原理

2. 通过视察机床模子的运动 ，相识机床的现实运动

3. 相识机床电器控制的原理及种种�；ぷ爸�

4. 掌握机床中常见故障的扫除要领



六、故障点设置一览表

故障编号

故障征象

1

无法启动

2

吊钩不可上升

3

吊钩不可上升

4

吊钩不可上升

5

吊钩不可上升

6

吊钩不可上升

7

吊钩不可下降

8

吊钩不可下降

9

吊钩不可下降

10

吊钩不可下降

11

平移机构无法前进

12

平移机构无法前进

13

平移机构无法前进

14

平移机构无法前进

15

平移机构无法前进

16

平移机构无法退却

17

平移机构无法退却

18

平移机构无法退却

19

平移机构无法退却

20

平移机构无法退却

21

无法启动

22

无法启动

23

电磁制动器不可松开

24

不可平移

25

不可启动

26

不可升降
