液压PLC控制实验系统

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：气动液压PLC实验台
[规格型号]：TWZ-QY22
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 11650 人关注该产品

产品详情

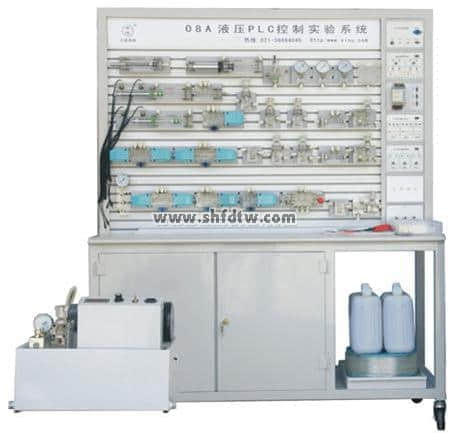

TWZ-QY22液压PLC控制实验系统

一、概述

TWZ-QY22液压PLC控制实验系统是凭证《液压传动》等通用课本内容要求，参考宽巨匠生的建议，全心设计而成  。该系统除了可以举行通例的液压基本控制回路实验外，还可举行液压控制手艺应用实验、液压手艺课程设计，以及可编程控制器（PLC）学习及其基本应用实验等，是机电完善团结的典范实验装备  。

液压实验元件均为透明有机质料制成，透明直观  。便于相识掌握几十种常用液压元件的结构、性能及用途  。掌握几十种基本实验回路的事情历程及原理  。实验时，组装实验回路快捷、利便  。同时，配备自力的继电器控制单位举行电气控制，简质朴用  。通过与PLC较量，可以加深对PLC可编程序控制器的相识及掌握  。

9001cc金沙以诚为本(中国)有限公司官网

二、特点

1、TWZ-QY22液压PLC控制实验系统主要由实验台、液压元器件和电气、控制器件等组成  。

2、实验元件均为透明有机质料制成，透明液压元件能够更清晰的展现元件结构、性能及用途  。

3、电气主控单位接纳PLC可编程序控制器控制，可与PLC微机通讯实现微机智能控制  。

4、接纳自力的继电器控制单位举行电气控制，通过较量，突出PLC可编程序控制器的优越性，加深对PLC编程的相识及掌握  。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

三、手艺参数

（1）实验台形状尺寸：1500mm×640mm×1850mm净重量：210kg

液压泵站包装尺寸：600mm×450mm×390mm毛重量：40kg

（2）电源� ？椋菏淙氲缪笰C220V50Hz

输出DC24V/2.5AAC220V

（220V输出用于本公司液压产品中电磁阀的控制）

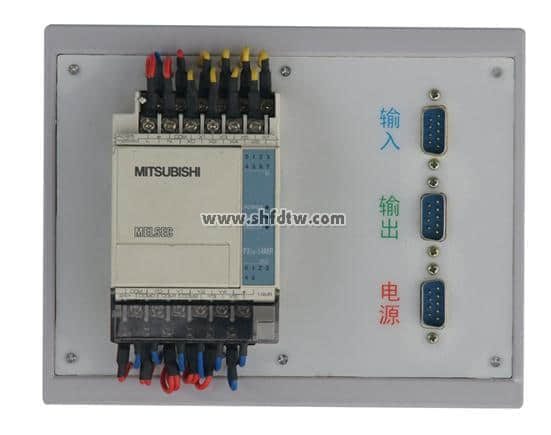

（3）PLC可编程控制器：日本三菱FX1s-14MR（继电器输出方法），可以凭证用户的需求替换PLC类型  。

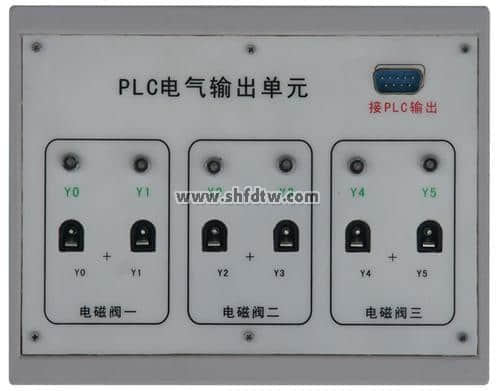

（4）输入� ？椋河隤LC接纳电缆9针232接口毗连  。毗连后为PLC提供8路主令输入信号（其中2路为常闭信号），及通过信号插孔为PLC提供自动控制信号  。（如：行程开关位置信号等）；输出� ？椋河隤LC接纳电缆9针232接口毗连  。通过输出接口插孔控制电磁阀通断；继电器控制� ？椋河氲缭茨 ？榕�，举行主令信号控制，及提供自动控制信号接口举行自动控制  。通过输出口插孔控制电磁阀通断  。

9001cc金沙以诚为本(中国)有限公司官网

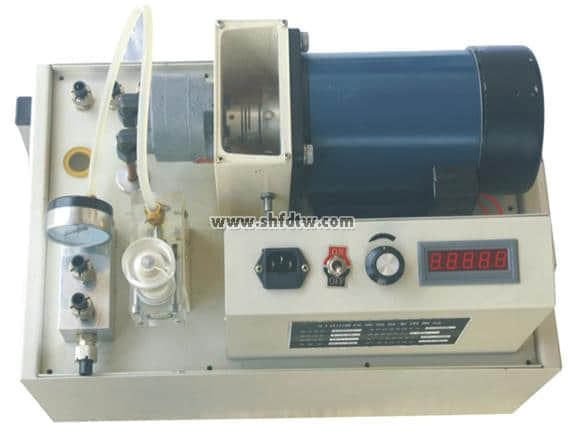

直流电机调速齿轮泵实验专用泵站

（5）液压泵站（配数字转速表）：

事情电源：AC：220V50Hz

直流电机功率：750W额定转速：0-1500rmp

油泵型号：CB-B10

最高输出压力：2.5MPa（演示实验事情压力<=0.5MPa）

油箱容积：25L

清静限速规模：1000-1500转/分

清静压力设定规模：0.3-2.5MPa

液压泵事情时离液压台1.5m远处噪声≤58db


四、基本组成

本实验台的电气控制器件，接纳了� ？槭浇峁�，在实验台的右侧设计有可装置七只电器� ？榈牡脊�  � ？身б庾楹侠┱�，并利于保修维护  。标准设置有：电源� ？椤LC� ？椤⑹淙肽 ？椤⑹涑瞿 ？椤⒓痰缙髂 ？椤⒗┱鼓 ？�  。以后可以扩展或替换，PLC的扩展输入输出� ？椤D/DA� ？椤⒖刂埔潜砟 ？椤⒋衅髂 ？榈鹊�  。

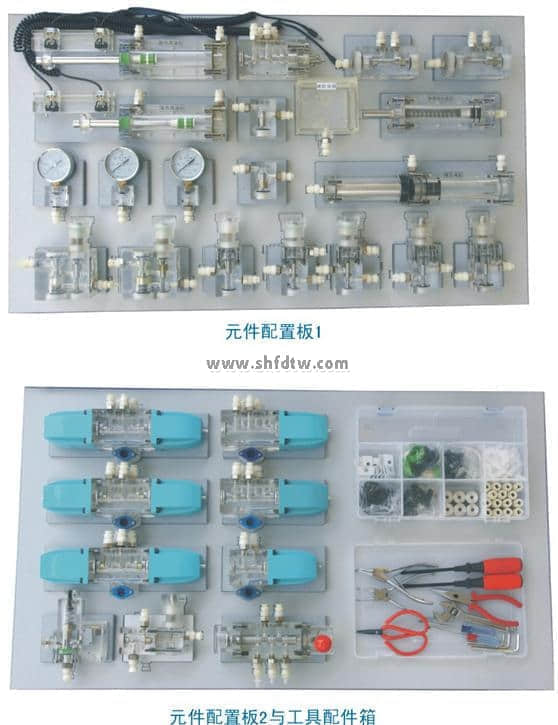

液压实验元件1套，液压实验PLC电气控制系统1套；液压实验继电器控制� ？�1套；液压实验泵站1台  。（盘算机凭证学校要求另行设置）  。实验台设计有专用的原件设置板，每个元件都有一个牢靠的安排位置  。有利于实验器件的治理  。配备了：双作用油缸（带行程撞块）、弹簧回位油缸、液控单向阀，减压阀，辅助油箱，压力继电器，增压油缸，节约阀（直动式），单向阀，顺序阀等常用的液压元件  。

9001cc金沙以诚为本(中国)有限公司官网

五、液压传动基本回路

1、偏向控制基本回路

1.1用手动换向阀的换向回路

1.2M型、O型性能换向阀的闭锁回路

1.3用液控单向阀的闭锁回路

2、压力控制基本回路

2.1压力调定回路

2.2二级压力回路（双向调压回路）

2.3用减压阀的减压回路

2.4用增压阀的增压回路

2.5用换向阀的卸载回路

3、速率控制基本回路

3.1进油节约调速回路

3.2回油节约调速回路

3.3调速齿轮泵容积调速回路

3.4调速齿轮泵和调速阀的容积节约复合调速回路

3.5流量阀短接的速率换接回路

3.6调速阀串联的速率换接回路

3.7调速阀并联的速率换接回路

4、多缸事情控制基本回路

4.1用压力继电器的顺序行动回路

4.2用行程开关的顺序行动回路

4.3用顺序阀的顺序行动回路

4.4用行程换向阀的顺序行动回路


TWZ-QY22铝槽式实验台设置清单

序号

分类

项      目

型 号 规 格

数目

备  注

1

泵

站

拖动直流电机及专用直流电源、数字转速表及传感器

齿轮油泵、溢流阀、压力表、油箱、温度液位计、滤油器

1台

直流电机调速齿轮泵实验专用泵站

2

实

验

台

QY22型钢质实验台

本公司设计制造

1台

3

油管放油筒

本公司设计制造

1套

4

元件牢靠设置板

本公司设计制造

2块

5

进油压力表四通

本公司设计制造

1只

铝合金、压力表2.5MPa

6

回油五通

本公司设计制造

1只

铝合金

7

液 压 组 合 元 件

双作用油缸

2只

透明元件+弹簧卡脚铝底板

8

弹簧回位油缸

1只

透明元件+弹簧卡脚铝底板

9

增压油缸

1只

透明元件+弹簧卡脚铝底板

10

辅助油箱

底板反装

1只

透明元件+弹簧卡脚铝底板

11

单向阀

P1孔向右

2只

透明元件+弹簧卡脚铝底板

12

液控单向阀

2只

透明元件+弹簧卡脚铝底板

13

溢流阀（直动式）

2只

透明元件+弹簧卡脚铝底板

14

节约阀（直动式）

1只

透明元件+弹簧卡脚铝底板

15

调速阀

2只

透明元件+弹簧卡脚铝底板

16

顺序阀                             （回油孔向右）

上阀芯螺丝牢靠

2只

透明元件+弹簧卡脚铝底板

17

减压阀（先导式）

1只

透明元件+弹簧卡脚铝底板

18

二位二通电磁换向阀

1只

透明元件+弹簧卡脚铝底板

19

二位四通电磁换向阀

2只

透明元件+弹簧卡脚铝底板

20

“O”型三位四通电磁换向阀

1只

透明元件+弹簧卡脚铝底板

21

“H”型三位四通电磁换向阀

1只

透明元件+弹簧卡脚铝底板

22

“M”型三位四通电磁换向阀

1只

透明元件+弹簧卡脚铝底板

23

二位四通行程换向阀

1只

透明元件+弹簧卡脚铝底板

24

三位五通手动换向阀

1只

透明元件+弹簧卡脚铝底板

25

压力继电器

0.5MPa 调定

1只

透明元件+弹簧卡脚铝底板

26

压力表(  1MPa--1只  0.6MPa--2只)

3只

透明元件+弹簧卡脚铝底板

27

微动行程开关（� ？�2只+常闭2只）

2+2只

装在双作用缸上

28

三通四通组件（三通7只、四通5只）

1套

29

附   件

纸巾

2包

30

桌面滴油槽

1个

31

透明液压皮管  φ8

1盘

32

油盘(配滤网)

1个

卸下的液压元件放油

33

塑料配件盒

1个

安排实验时装拆的小零件

34

专用液压油

20Kg

35

电  器  控  制

电磁阀通用毗连线

3根

36

压力继电器插头线

1根

37

直流电源单位

1个

38

PLC 编程器控制单位（标配：三菱FX1s-14MR）

1个

可凭证用户要求设置

39

PLC输入单位

1个

40

PLC输出单位

1个

41

继电器控制单位

1个

42

单位电器毗连电缆

3条

43

220V电源线

1条

44

编程通讯电缆

1根

45

资料

透明液压实验指导书

1册

46

PLC编程软件及应用程序光盘

编程软件及程序

1碟

47

工 具 配 件 盒

专用工具配件盒

300×200×62

1个

菲力格F-300

48

螺丝刀6×100(一字、十字)、螺丝刀3×80(一字、十字)、卷笔刀、铰剪、

尖嘴钳(改制)、运动板手、内六角扳手M4、M5、M6

内卡簧钳、外卡簧钳、尼龙管讨论扳手、快速讨论助拔器

各1只

50

塑料油塞100只、皮管快速讨论15只、尼龙管讨论3只、

油管深度定位塞2只、记号笔1只、各密封圈1袋、Φ10组合垫圈20只

1套

51

圆柱支架6只、皮管压板10只  铝槽T形螺母  30只

内六角螺丝M6×15=20枚 M6×25=20枚 M6×45=6枚

1套

气动液压实验台，让实践成为了一个现实，与9001cc金沙以诚为本距离也不再遥不可及  。在实践中孩子们将会有许多的收获，是对课本知识的再度磨炼  。我们祖国的未来一代，将会拥有好的实验平台，实现自己的梦想  。
