小型冷库制冷系统实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：家电实验室装备
[规格型号]：TWB-JD05
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 38162 人关注该产品

产品详情

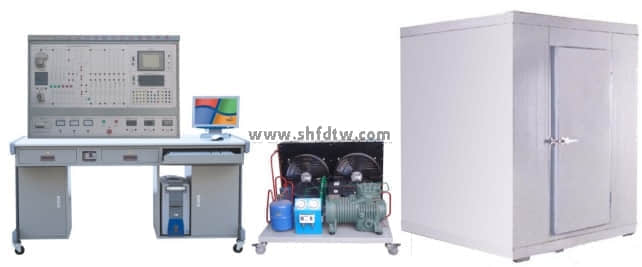

TWB-JD05小型冷库制冷系统实训装置

一、产品概述：

小型冷库制冷系统实训装置适合大专院校、中等职业学校和本科院校的机电装备坏蛋维修、机电手艺应用、电气运行与控制、电气手艺应用、电机与电器、制冷和空调装备运用与维修等专业的《制冷空调机械装备》、《制冷空调装置的装置操作与维修》、《制冷空调自动化》、《空气调理手艺与运用》、《冷库工程与运作治理》、《冷库制冷工艺》等的实训教学及制冷专业中级、高级工的判断及审核。

9001cc金沙以诚为本(中国)有限公司官网


二、装置特点：

1、该实训审核装置具有电力拖动控制、PLC控制和触摸屏控制三种控制方法 ，配温度传感器及收罗�？� ，可举行数据收罗；

2、直观性强：装置接纳洞开式设计 ，控制电路及制冷管路系统直接展现出来 ，器件贴著名称标识 ，学生可直观熟悉种种器件；

3、实训性强：可以举行单独的PLC实训和触摸屏实训；通过组态软件用户可以举行二次开发 ，通过毗连PLC模拟仿真；

三、手艺性能：

1、输入电源：三相四线制（或三相五线）～380V±10%  50Hz；

2、事情情形：温度-10?C～+40?C  相对湿度<85%（25?C） 海拔<4000m；

3、装置容量：<5.5KVA；

4、制冷剂：R22；

5、制冷量：5.3KW；

6、重量：300Kg；

7、形状尺寸：400cm×200cm×200cm；

四、基本设置及功效

实训装置主要由控制台、风冷制冷机组、拼装式冷库、主机实训�？椤⑽露群脱沽Υ衅魇章弈？榧按ッ潦笛的？榈茸槌�。

1、电源控制部分：

（1）交流电源：提供控制屏事情所需的三相交流电源 ，可由电源总开关来控制。配有三只指针式交流电压表 ，划分指示输入三相电网电压值；

（2）清静�；は低常荷栌械缪剐托沟绫；ぁ⒌缌餍托沟绫；ぁ⒐鞅；ぁ⒐乇；ぁ⒔拥乇；�；可对人身及装备举行有用�；�；

2、丈量仪表

（1）指针式电压表：量程0～450；

（2）真空压力表：量程-0.1～1.5MPa；

（3）真空压力表：量程-0.1～3.5MPa；

（4）数显温度表：接纳PT100传感器 ，丈量规模-50～150?C；

3、小型冷库电气控制审核板：

面板上印有小型冷库电气控制原理图 ，并设有响应测试点及信号灯 ，便于学生剖析丈量；

4、风冷制冷机组：

包括3匹全关闭制冷压缩机、风冷冷凝器、视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等组成；

5、拼装式冷库：

库体尺寸为192×192×220cm ，内部装有库灯、风机盘管蒸发器、化霜加热丝等 ，冷库外面留有出水口；

6、主机实训�？椋�

设置西门子CPU224PLC（AC/DC/RLY）主机 ，集成数字量I/O（14路数字量输入/10路数字量输出）、一个RS-485通讯口 ，含有PPI、MPI通讯 ，配套PC/PPI编程电缆；

7、温度收罗�？椋�

设置西门子EM231模拟量�？� ，集成4路模拟量输入；

8、触摸屏实训�？椋�

设置5.7英寸STN256色触摸屏 ，一个RS-485通讯口（与PLC通讯） ，一个RS-232通讯口；

9、电脑：

遐想 启天M6900-E7400(2G/320G/HD3470)；

10、实训桌：

实训桌为铁质双层亚光密纹喷塑结构 ，桌面为防火、防水、耐靡高密度板 ，结构结实 ，造型雅观大方；设有两个大抽屉 ，用于安排工具及资料等。桌面用于装置电源控制屏并提供一个宽敞恬静的事情台面。实训桌设有四个万向轮 ，便于移动和牢靠；

五、实训项目：

1、小型冷库的电气控制实训 ；

2、PLC可编程控制器实训；

3、小型冷库制冷系统启动、运行、调试、�；な忠�；

4、触摸屏手艺应用实训
