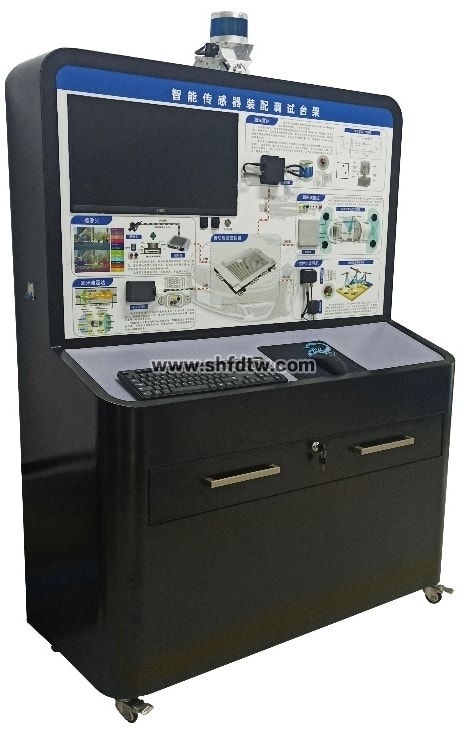

TW-ZWX15智能传感器装配调试实训台
一、实训台先容
智能传感器装配调实训台用于理论教学、实训及审核 ，台架通过安排毫米波雷达、超声波雷达、激光雷达、相机、组合导航实现智能传感器的原理先容、结构展示、装配、故障诊断、数据检测及审核功效 。包括毫米波雷达、超声波雷达、激光雷达、相机、组合导航 ，配套软件以及其他配套�？榈� 。
您只要致电：021-55884001（袁司理）
我们可以解答 智能传感器装配调试实训台 的相关疑问！
我们可以帮您推荐切合您要求的 智能传感器装配调试实训台 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-63-3186-1.html
二、实训台设置
1. 激光雷达：
1) 水平视角：360度 ；
2) 笔直视角不低于30°
3) 测距：≥50m
4) 测距精度：±10cm
5) 测距通道不低于16线
6) 提供百兆以太网数据输出 ，包括距离、旋转角度、反射率等信息
7) 事情温度至少知足：-20℃-85℃
8) 事情电压：9-32V
9) 防护品级：不低于IP67
2. 毫米波雷达：
1) 水平视角：远距±15°/75m、短距±60°/30m ；
2) 笔直视角不低于±5° ；
3) 测距：远距不低于2m-75m、短距不低于0.6m-30m ；
4) 测距精度不低于：远距±1m、短距±0.3m ；
5) 最大目的数：不少于32 ；
6) 探测目的类型：远离目的、靠近目的、静止目的、横穿静止目的、横穿目的 ；
7) 物体类型：杆、小汽车、卡车、行人、摩托车、单车、宽的物体 ；
8) 提供CAN/CANFD数据输出 ，至少包括跟踪目的ID、距离、速率、RCS等信息 ；
9) 事情温度至少知足：-40℃-85℃ ；
10) 事情电压：9-16V ；
11) 防护品级：不低于IP67
3. 超声波雷达：
1) 测距规模：130mm―5000mm ，盲区13cm ；
2) 波束角10~60度可调 ；
3) 处置惩罚板和探头事情温度 -40~85度
4) 精度: 5mm（近距离） 探测距离的0.5%（远距离）
5) 事情电源：+12V～24V
6) 事情电流：<200mA
4. 摄像头：
1) 区分率1920*1080
2) 焦距6mm
3) 事情温度-20°C-50°C
4) USB3.0接口
5) 探测目的类型车辆、行人、交通标记、红绿灯等 。
5. 组合导航：
1) 具有GNSS和IMU组合导航定位 ；
2) GNSS/BD信号优异时位置误差精度不高于10cm ，航向角误差精度不高于1° ；
3) GNSS信号丧失时 ，位置误差10m以内维持时间不低于3s ；
4) 数据更新频率不低于100Hz ；
5) 支持RS-232/485、网口等接口 ；
6) 包括组合导航主机、2个卫星天线及毗连线等 ；
7) 事情温度至少知足：-30℃-70℃ ；
8) 事情电压：9-32V ；
9) 防护品级不低于IP65 。
三、装备功效
1. 激光雷达部分：
1) 通过上位机软件设置激光雷达参数 ，包括以太网、时间、电机参数等 ；吸收激光雷达数据流 ，可视化显示点云 。
2) 可以通过软件设置激光雷达的外部参数x ，y ，z的值和俯仰角 ，航向角 ，翻腾角的值举行标定 ；
3) 通过激光雷达感知算法控件 ，通过调理探测规模、滤波阀值、支解参数等参数 ，改变点云识别状态并对障碍物举行标识 ，实现对激光雷达识别算法的明确 ；可以测出障碍物与试验台自身的真实距离 。
4) 设置清静区域 ，清静区域内障碍物将被标记识别 。
▲5)可与算法仿真平台联动 ，多种数据源输入 ，可挪用激光雷达实时数据 ，录制的数据包、在仿真实训台上输出点云 。
2、摄像头部分：
1) 通过软件举行摄像头的内参标定 ，天生标定文件 ；可加载差别的标定文件 ，视察摄像头的畸变矫正效果 。
2) 提供目的识别算法和车道线识别算法 ；通过加载差别识别算法 ，界面显示差别的识别功效 ，举行差别项目的功效实训 。
▲3)可与算法仿真平台联动 ，多种数据源输入 ，可挪用摄像头实时数据、录制的数据包、视频图像、在仿真实训台上输出图像 。
3、毫米波部分
1) 系统提供人机友好交流界面 ，可实时更改雷达参数设置 ，视察调试效果 。
2) 可准确识别静态与动态障碍物 ，显示距离、速率、位置等数据 。
3) 可以设置毫米波雷在x ，y上的坐标值 ，实现外部参数的标定 ，显示标定后的毫米波检测图像 ，修改x ，y坐标后可以看到障碍物相关于坐标原点的转变 ；检测效果可通过ROI区域设置 ，实现需求区域障碍物检测过滤 。
4、超声波雷达部分
通过发送差别指令 ，超声波�？榭煞祷夭畋鹛讲饽Ｊ降氖� ，可演示差别探测模式下的探测精度和探测规模 。
5、组合惯导部分
1) 举行组合导航标定 ，包括初始瞄准、导航模式设置、坐标轴设置、端口输出数据设置等 ；吸收组合导航数据信息 ；可以实时读取GNSS卫星数据及惯导姿态数据 ，可对定位误差设置、剖析定位误差、校准定位精度 ；
2) 装备具备RTK差分定位功效 ，可举行RTK差分定位系统原理教学实训 ；具备双RTK天线 ，举行相关定向实训 。
6、感知融合
装备具备感知融合功效 ，通过激光雷达和摄像头的团结标定 ，实现感知融合效果输出 ，并在界面上显示 。
