数字、模拟、电路剖析综合实验箱

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：实验箱系列
[规格型号]：TW-X24B
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 13150 人关注该产品

产品详情

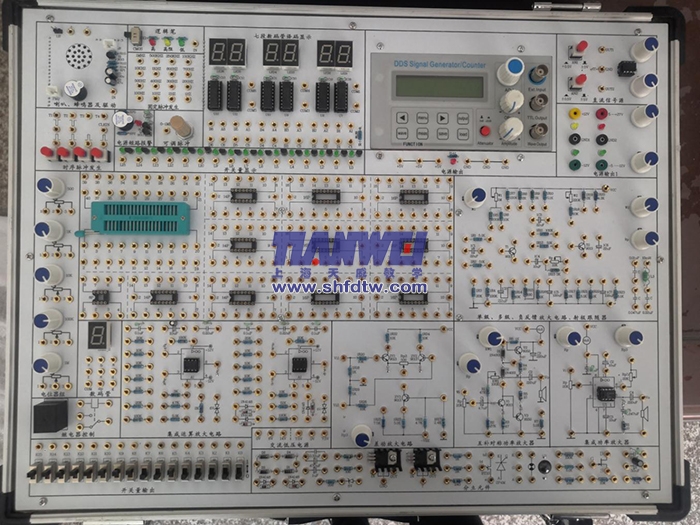

TW-X24B数字、模拟、电路剖析综合实验箱

数字、模拟、电路剖析综合实验箱是凭证最新的教学纲要中确定的教学实验要求为基础，罗致了众多专业西席的教学履历，并综合了众多同类产品的优点而设计的 。它函盖了《模拟电子手艺基础》及《数字电路基础》课程大部分的实验内容，既为初学者提供了验证性实验电路，又为课程设计提供了扩展平台 。

9001cc金沙以诚为本(中国)有限公司官网

一、系统特点

1、扩展性强 。实验箱主板设置有数电、模电实验时经常用到的电源、信号源、输入接口、输出显示接口、丈量单位、实验扩展区及实验� ？榈缏�，以完成差别的实验，也可以举行课程设计实验，大大增强了该实验箱的适用性、扩展性 。

2、实验原理图都印刷在实验板外貌，实验电路由学生凭证实验原理图举行搭建，既作育了学生的自力头脑能力，又作育了学生的下手能力 。

3、实验连线插孔接纳锁紧式镀金插孔，通过焊接牢靠在实验板上，不松动，不氧化，寿命长，毗连可靠，维修利便 。

4、电源输出均有过流� ；ず妥远指垂π� 。

5、实验箱由一体型铅合金型材制成，箱体牢靠可靠，稳固形，重量轻，绝缘清静性能好，开关箱盖利便可靠，外型雅观，造型气派 。

二、系统组成

1、实验箱事情电源：

输入：AC 220V±10%，50HZ

输出：1）AC 0V、6V、14V、带中心抽头双路7.5V（用于整流滤波实验） 。

2)DC ±12V、+5V多路稳压源，最大输出电流均为1A,每路均带有短路� ；� 。

3)DC -5～-12V ,+5～+27V两路一连可调

4)配电源� ；ぐ�，+5V电源带有欠压、过压、过流、短路和反向� ；さ缏繁ň⒆远指垂π� 。

2、直流信号源： 双路 –0.5V～＋0.5V ；–5V～＋5V两档一连可调.

3、DDS函数爆发器：

输出波形：正弦波，方波（占空比可调），三角波，锯齿波，四脉方列、八脉方列 。

频率规模：0.01Hz ~ 5MHz（频率可准确调理）

频率区分率:0.01Hz(10mHz)

输出幅值：≥10Vp-p(空载)

输出阻抗：51Ω±10%

方波占空比规模:  1%~99%

TTL 输出: 频率规模0.01Hz ~ 5MHz      幅度>3Vp-p

扫频功效: 支持线性扫描和对数扫描方法 ；频率设定规模0.01Hz ~ 5MHz ；

              频率扫描规模， M1预设频率~M2预设频率 ；扫描速率 1s~99s/步进 。

4、数字频率计：

丈量规模：1HZ-60MHZ ，液晶显示，可对内部/外部信号举行频率丈量 。

5、计数器：

计数规模：0-4294967295，输入幅度：1Vp-p~20Vp-p 。


6、手动单脉冲电路2组（带消抖）：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平 。

7、牢靠频率脉冲源16路，输出为TTL电平：1Hz、2HZ、10Hz、100Hz、200HZ、300HZ、400HZ、500HZ、700HZ、800HZ、1KHz、10KHz、100KHz、250KHZ、500KHz、1MHz 。

8、数字LED显示：

1）6位七段LED共阳数码显示器，自带CD4511 BCD码译码电路 。

2）1位不带译码电路的七段LED数码管电路 。

9、十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑） 。

10、十六位逻辑电平指示灯：指示灯亮体现高电平‘1’，指示灯灭体现低电平‘0’ 。

11、喇叭和蜂鸣器驱动控制电路各1个，可以音响输出 。

12、三状态逻辑笔测试电路：分CMOS和TTL两种电平测试方法，高电平红灯亮，低电平绿灯亮，高阻黄灯亮 。

13、电位器组：1K、10K、100K、1M各1只 ；

14、开放式实验区（元件库）：设计有集成电路插座，其中6个16P，4个14P,1个8P,另配有1只40芯锁紧插座，并提供电阻、电容、二极管、三极管、三端稳压块等元件 。

15、模拟电路实验� ？椋海�1）单级、多级、负反响放大电路、射极追随器 ；（2）集成运算放大器 ；（3）差动放大电路 ；（4）互补对称功率放大器 ；（5）集乐成率放大器 。

16、电路原理实验单位（自力� ？榉椒ǎ�

（1）戴维南定理和诺顿定理验证� ？� ；（2）叠加定理和互易定理验证� ？� ；（3）基尔霍夫定律的验证� ？� ；（4）一阶和二阶动态电路和串、并联谐振电路� ？� 。

17、恒流源：0～50mA可调恒流源输出，有开路� ；すπ� 。

18、所有信号的输入输出插孔均接纳镀金孔，不氧化、稳固色，接触优异 。

19、机箱：结实型铝合金框架，厚实的 ABS 塑料包角，参考形状尺寸 480×360×120mm 。

三、实验项目

（一）数字基础实验

1. 晶体管开关特征、限幅器与钳位器

2. TTL集成逻辑门的逻辑功效与参数测试

3. CMOS集成逻辑门的逻辑功效与参数测试

4. 集成逻辑电路的毗连和驱动

5. 组合逻辑电路的设计与测试

6. 译码器及其应用

7. 数据选择器及其应用

8. 触发器及其应用

9. 计数器及其应用

10. 移位寄存器及其应用

11. 脉冲分派器及其应用

12. 使用门电路爆发脉冲信号——自激多谐振荡器

13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路

14. 555时基电路及其应用

（二）模拟部分实验

1、单级放大电路

2、两级放大电路

3、负反响放大电路

4、射极追随器

5、差动放大电路

6、比例求和运算电路

7、积分与微分电路

8、波形爆发电路

9、有源滤波器

10、电压较量器

11、OTL功率放大电路

12、集乐成率放大电路

13、整流滤波与并联稳压电路

15、电流/电压转换电路

16、电压/频率转换电路

17、波形变换电路

18、RC正弦波振荡器实验

19、LC振荡器及选频放大器实验

（三）电路原理实验

1、基尔霍夫定律验证及故障判断

2、叠加定理验证及故障判断

3、电压源与电流源的等效变换

4、戴维南定理的验证

5、诺顿定理验证

6、互易定理验证

7、一阶动态电路响应的测试

8、二阶动态电路响应的研究

9、R、L、C元件阻抗特征的测试

10、RC串、并联选频网络特征测试

11、R、L、C串联谐振电路的研究
