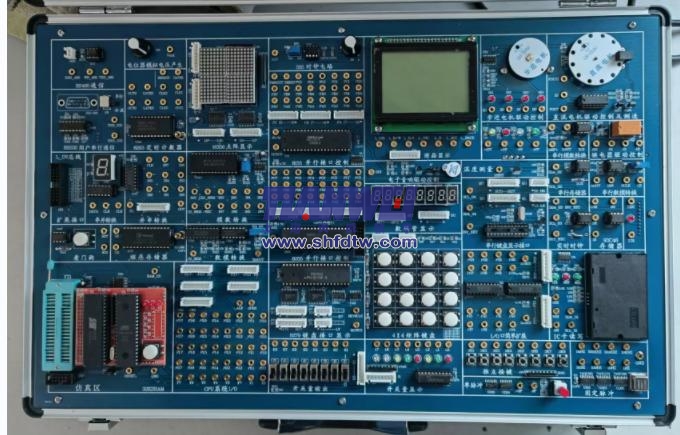

TW-X52B单片机实验系统

一、适用专业

适用于研究生、本科、大专、职业手艺学院及其中等专业手艺学校的信息通讯手艺、应用电子手艺、机电一体化、微机应用、数控手艺、自动化、盘算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。

9001cc金沙以诚为本(中国)有限公司官网

二、系统简述

1）平台主要用于学习51/52系列单片机基础应用手艺和综合应用手艺，包括有单片机原理、种种控制手艺、种种数据通讯手艺、系统设计手艺。向用户提供众多外围器件和装备接口，可使用户快速掌握单片机原理及着适用接口手艺，充分相识和掌握当今单片机领域盛行的种种外设器件应用。

2）具有二种事情方法：一是联PC机运行，在与上位软件联机的状态下，实现种种调试和行运的操作；二是脱机运行，系统配有自检治理监控，在无仿真器状态下，系统自动切换到脱机治理状态，用户可轻松挪用EPROM中的实验程序完成自检实验。

3）实验电路单位应尽可能自力开放,如开放式键盘, 开放式显示器,开放式串口等,为顺应多种方法实验提供可能。

4)系统要将地点总线、数据总线、控制总线所有引出，主机板留有扩展单位，通过单片机仿真器调试用户系统，以便用户举行二次开发使用。

三、系统硬件组成

1、盘算机(自备）

2、应用型单片机平台系统

3、在线下载式单片机STC89C52或AT89S52。

四、详细手艺指标

1、基础接口电路

1）多路准时计数器8253A接口电路。

2）可编程并行输入/输出接口8255。

3）可编程并行输入/输出接口8155。

4）可编程键盘显示接口8279

5）单片机系统简朴I/O口扩展电路74LS273/74LS244。

6）看门狗电路MAX813

2、人机接口电路

1）8位LED发光管输出显示

2）8位开关量输出�？�。

3）8个自力的LED数码管。

4）4×4矩阵键盘电路。

5）8个盘问式键盘。

6）16×16点阵LED�？�，由4个8*8点阵和驱动电路组成。

7）12864 LCD图形、中文、字符显示�？�。

8）两路带消抖±单脉冲爆发电路。

9）1HZ-1MHZ分8路输出牢靠脉冲爆发。

10）555时基应用电路。

3、外设执行部件

1）5V继电器控制、音乐爆发器电路。

2）步进电机20BY及直流电机驱动与控制。

3）扬声器驱动电路。

4）蜂鸣器驱动电路。

5）光电测速�？榈缏�。

4、通讯接口电路

1）USB(CH375)通讯�？� ,支持HOST /SLAVE模式。

2）RS232/RS485接口应用和电平转换电路。

4）I2C串行实时日历/时钟PCF8563。

5）I2C串行键盘显示电路CH451。

5、存储器电路

1）32K静态SRAM ,64KEPROM。

2）串行存储器93C64读写电路。

3）I2C串行存储器24C02应用电路。

4）IC卡读写�？榈缏�。

6、数据转换

1）单路8位数字模拟转换接口DAC0832。

2）8路8位模拟/数字转换接口ADC0809。

3）串行8位A/D 转换电路TLC549及其相关电路

4）串行10位D/A 转换电路TLC5615及其相关电路

5）数字温度传感器DS18B20，用于情形温度检测。

6）串并转换74LS164和并串转换74LS165应用电路。

7、单片机在线下载器

1）带有32KB的FLASH，用于用户程序下载；能够实现STC单片机的0-64KBFLASH的ISP下载编程功效。设计有在线下载电路，可在线下载单片机STC89C52或AT89S52。

2）二种事情方法：一是联PC机运行，在与上位软件联机的状态下，实现种种调试和行运的操作；二是脱机运行，系统配有自检治理监控，在无仿真器状态下，系统自动切换到脱机治理状态，用户可轻松挪用EPROM中的实验程序完成自检实验。

8、总线扩展接口和扩展�？�

主板上留有L_DV总线扩展接口，可以扩展种种新型接口电路。

9、事情电源

+5V/2.5A；+12V/1 A；-12V/1A。+5V主电源带过压、欠压、过流和电路�；すπР⒖勺远馗�。

五、系统软件

1、WINDOWS 下KEIL C51 软件情形，支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。

2、Small RTOS(51) 1.12.1v R 嵌入式操作系统。

3、在线下载软件：STC_ISP_V479。

六、机箱：结实型铝合金框架，厚实的 ABS 塑料包角，参考形状尺寸 480×360×120mm。

七、实验项目（有配套实验指导书）

软件实验：

1、清零程序

2、测字程序

3、拼字程序

4、数据区传送子程序

5、数据排序实验

6、查找相同数据个数

7、无符号双字节快速乘办法程序

8、多分支程序

9、脉冲计数实验

10、电脑时钟实验

标配硬件实验：

1、单片机I/O口应用实验_ P3.3口输入 P1口输出

2、单片机I/O口应用实验_工业顺序控制

3、并行I/O接口8255应用

4、简朴I/O口扩展

5、A/D 转换实验

6、D/A转换实验

7、键盘显示控制器8279应用实验

8、步进电机控制实验

9、小直流电机调速实验

10、电子音响实验

11、继电器控制实验

12、数据存贮器扩展实验

13、8031单片机串行口应用实验_双机通讯

14、8031串行口应用实验_与PC机通讯

15、串行A/D转换器TLC549应用

16、串行D/A转换器TLC5615应用

17、单片机双机通讯实验_用RS485总线

18、USB通讯接口应用实验

19、16X16 LED点阵显示实验

20、128 X 64 LCD液晶显示接口实验

21、数字温度传感器18B20实验

22、看门狗电路MAX708

23、I2C总线应用实验

（1）串行E2PROM的读写实验

（2）I2C智能卡读写实验

（3）PCF8563串行实时时钟应用实验

25、准时计数器8253A应用实验

27、红外接口通讯实验

28、Small RTOS(51) 1.12.1v 使用

29、直流电机、步进电机闭环控制实验
