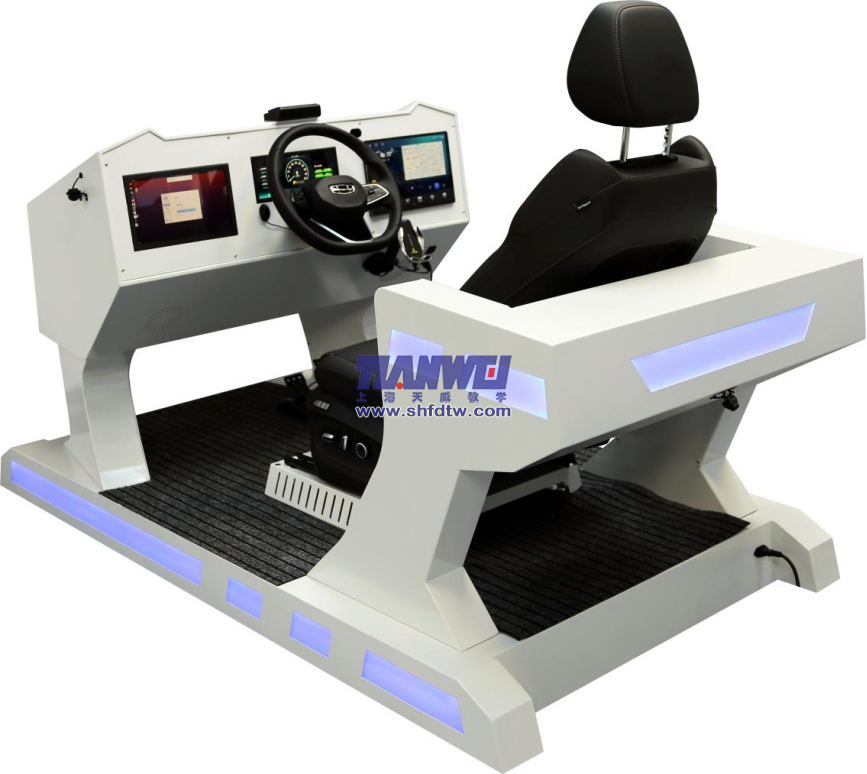

TW-ZWX23智能座舱教学实训台

一、实训台先容

智能座舱硬件装备是智能网联汽车新一代交互刷新装备，该智能座舱综合实训台用于完成理论教学、实训及审核使命，台架通过对网联、仪表、中控、驾驶员治理，四个环节的展示实现原理先容、结构展示、装配等功效
。

二、装备规格

1.尺寸：约 2000mm*1000mm*1200mm（长*宽*高）

2.供电电压：AC 220V
。

3.情形温度:0℃~50℃
。

4.中控及娱乐屏：屏幕10 寸,区分率≥1024*600P，触摸屏
；

5.仪表屏：屏幕10 寸,区分率≥1024*600P，非触摸屏
；

6.麦克风阵列
；

l 指向特征：全指向

l 角度区分率 1°

l 收音距离：10米

7.识别摄像头

l sensor IMX291，lens Size 1/2.8，

l USB3.0接口，

l 最高有用像素硬件200万像素 1920（H）*1080(V)，

l 输出图像名堂MJPEG/YUV2(YUVY）

l 支持最高帧率 1920*1080p  50帧/YUV/MJPEG

8.盘算单位

l CPU:6核12线程，主频2.9G，三级缓存12M
；

l 内存：8GB LPDDR4x2666MhZ

l 存储：固态硬盘 250GB

三、装备功效

1. 支持仪表、中控和娱乐显示，同时具备网联等典范智能座舱功效，

2. 支持以太网、CAN总线数据吸收和转发，装备参照车厂功效清静设置，使用CAN指令开机及显示
；

3. 仪表功效支持显示乘用车通用要害信息，包括但不限于：车速、电量、灯光等
；

4. 中控显示及娱乐显示组件可触控输入，支持语音播放，可实现导航交互及基本车载导航功效，包括但不限于目的地选择、导航路径妄想等
；多媒体功效：支持音视频播放、外部媒体接入
。

★5. 驾驶员治理系统DMS，可举行：1）人脸剖析，2）打哈欠、垂头、闭眼等疲劳检测，设置疲劳一连时间举行报警
；3）识别驾驶员脱岗情形，可设置脱岗时上举行报警
；4）可加载摄像头数据或视频文件
；5）算法开源，可举行二次开发
。

★6 手势识别系统：可通过深度学习算法，识别18种手势，并配备上位机，可对种种手势举行意义界说，输出座舱控制指令
。

7.  麦克风阵列：通过阵列麦克风，实现声源定位，对发指令者举行位置识别，阻止他人语音滋扰
；

★8.  语音识别及对话：通过麦克风收罗驾驶员声音，输出识别的语音文字，并通过系统设置叫醒语句，对识别的指令举行控制行动的天生，控制车辆部件
。

四、实训项目

1. 智能座舱系统的认知和装置
；

2. 座舱装备的启动及控制实训
；

3. 驾驶员治理系统DMS及疲劳检测实训
；

4.  手势识别对车辆功效控制实训
；

5.  麦克风阵列声源定位实训
；

6.  语音识别及车辆功效控制实训
。
